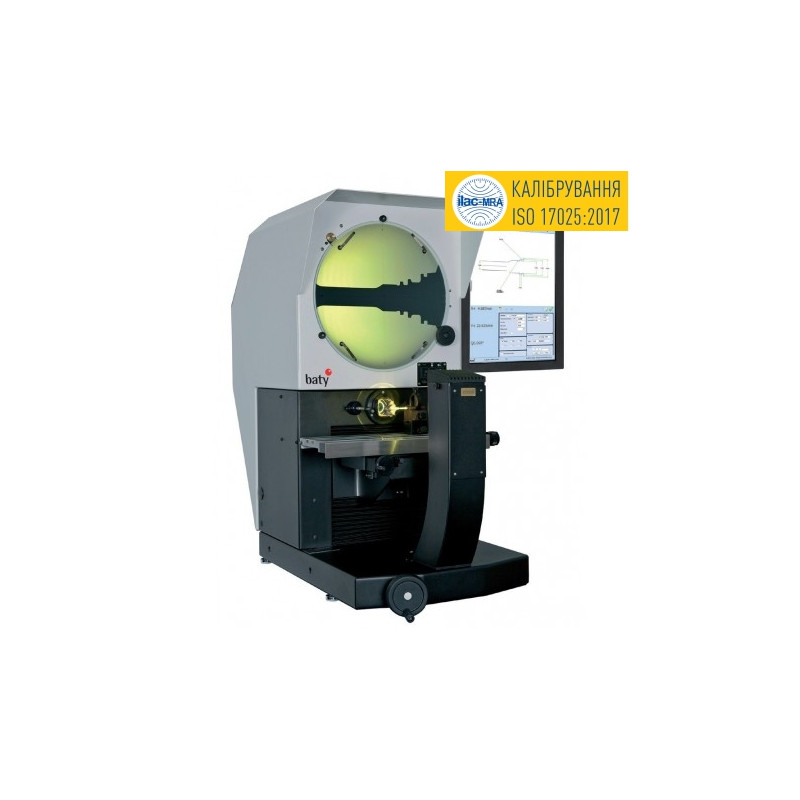

Профільний проєктор BATY R400 — прецизійна оптична система для безконтактного контролю профілів, контурів та геометричних параметрів деталей у виробничих і метрологічних задачах.

Опис

Оптичний проєктор BATY R400 виробництва Великобританії призначений для точного вимірювання лінійних і кутових розмірів деталей у прохідному та відбитому світлі.

Модель обладнана проєкційним екраном діаметром 400 мм, який забезпечує якісне збільшення та комфортний візуальний аналіз складних контурів і поверхонь.

Координатний стіл розміром 480×127 мм із діапазоном переміщення 300×150 мм дозволяє працювати з деталями різних габаритів та виконувати високоточний контроль геометрії.

Система BATY R400-XLS комплектується цифровою індикацією для 2D-вимірювань по осях X та Y. Для розширення функціоналу доступна комп’ютерна система FT-2-E з сенсорним монітором Windows та програмним забезпеченням Fusion для роботи з DXF-кресленнями і CAD-моделями.

Дискретність індикації 0,0005 мм забезпечує точний контроль параметрів навіть для дрібних деталей та складних профілів.

Усі профільні проєктори BATY проходять метрологічний контроль у лабораторії ISO 17025 компанії МІКРОТЕХ.

Характеристики:

Тип: профільний оптичний проєктор

Модель: BATY R400

Виробник: BATY

Країна виробництва: Велика Британія

Діапазон вимірювання: 300×150 мм

Розмір столу: 480×127 мм

Діаметр екрана: 400 мм

Дискретність індикації: 0,0005 мм

Індикація: цифрова

Маса: 222 кг

Переваги:

Точний безконтактний контроль
Проєкційний екран 400 мм
Висока деталізація профілів
2D-вимірювання по осях X/Y
Підтримка DXF та CAD
Сумісність із ПЗ Fusion
Великий координатний стіл
Висока роздільна здатність
Метрологічний контроль ISO 17025
Надійна британська оптика

Комплект поставки:

Профільний проєктор BATY R400
Цифровий дисплей XLS
Документація
Захисне пакування
