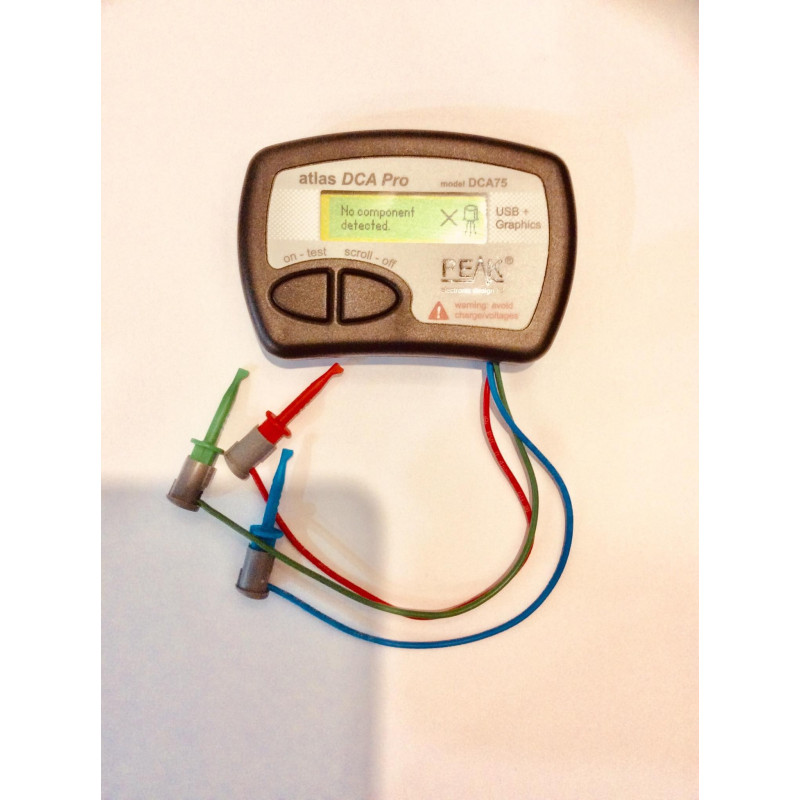

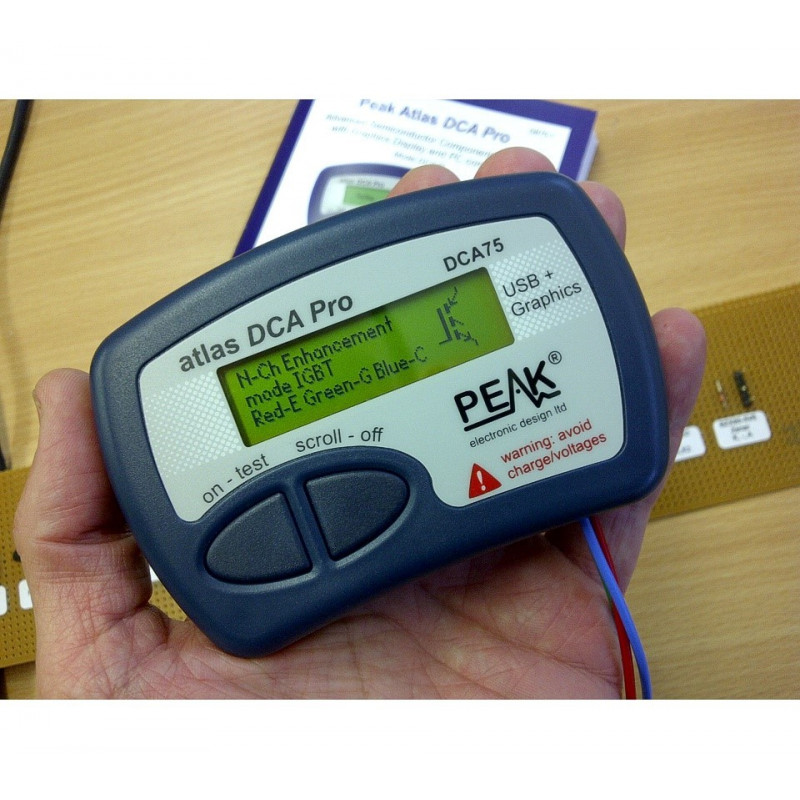

DCA75 - усовершенствованный анализатор полупроводников Atlas DCA Pro

DCA75 - Atlas DCA Pro Advanced Semiconductor Analyser

DCA75 - отличный прибор для идентификации и тестирования широкого спектра полупроводниковых компонентов. Просто подключитесь любым способом! DCA75 выполняет следующее:
Отображение типа компонента (например, N-CH MOSFET, транзистор Дарлингтона и т.д.).
Отображение распиновки компонента (например, сток, исток, затвор и т.д.).
Отображение подробных измерений параметров.
Построение кривых характеристик на ПК. (Windows 10, 8, 7, XP).

Особенности:
Встроенный графический дисплей (теперь с подсветкой) для отображения подробной схемы тестируемого компонента, а также распиновки и данных измерений.
USB-подключение для отслеживания кривых, хранения/получения данных и подбора устройств на ПК с Windows® (Windows 10, 8, 7, XP).
Один внутренний щелочной элемент AAA для автономной работы.

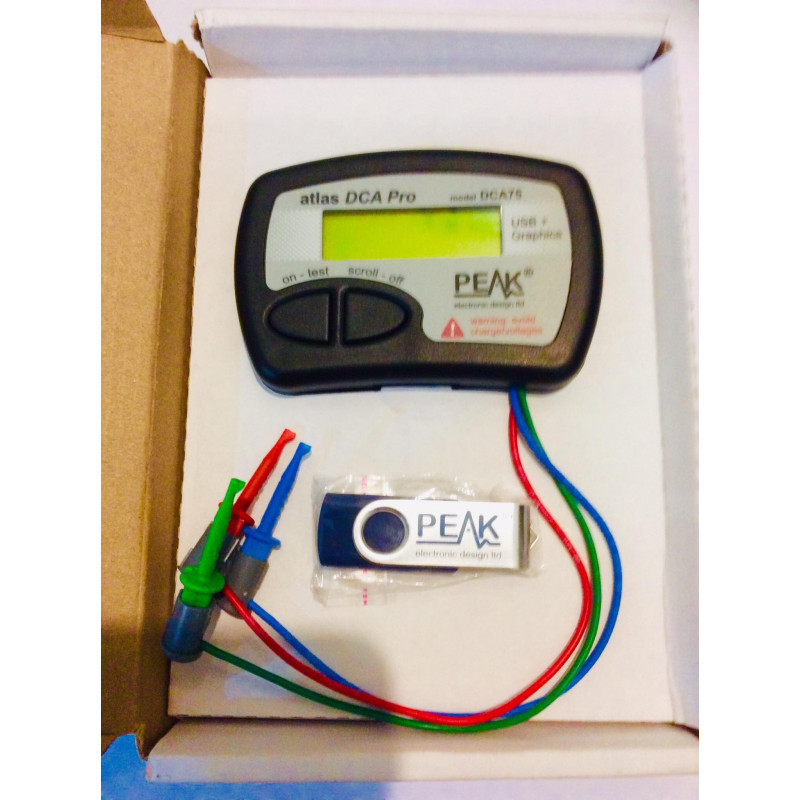

Включает:
Анализатор полупроводниковых компонентов DCA75.
Программное обеспечение для ПК на флэш-накопителе USB для Windows 10, 8, 7, XP.
Кабель Micro USB.
Установленные универсальные крючковые щупы премиум-класса.
Алкалиновая батарейка AAA.

Технические характеристики

Общие технические характеристики:
Тестовый ток (при коротком замыкании): ±12 мА (типичный)
Испытательное напряжение (в разомкнутой цепи): ±12 В (типичное значение).

Поддержка компонентов
Биполярные транзисторы (NPN/PNP, кремний/германий)
Транзисторы Дарлингтона (NPN/PNP)
МОП-транзисторы в режиме усиления (N-Ch и P-Ch)
МОП-транзисторы с режимом обеднения (N-Ch и P-Ch)
Переходные транзисторы (N-Ch и P-Ch). Как симметричные, так и несимметричные типы.
Усилительные IGBT (N-Ch и P-Ch).
Диоды и диодные сети (2-х и 3-х выводные).
Диоды Зенера (примерно до 9 В).
Регуляторы напряжения (до 8 В).
Светодиоды и двухцветные светодиоды (2-х и 3-х выводные типы).
Симисторы и тиристоры с низким энергопотреблением (<10 мА срабатывания и удержания).

Измерения
Коэффициент усиления тока BJT (hFE).
Напряжение эмиттера базы BJT (Vbe).
Ток утечки коллектора BJT.
Пороговые напряжения включения и выключения затвора МОП-транзистора.
Транскондуктивность МОП-транзистора.
Напряжение отключения JFET.
Транскондуктивность JFET.
IDSS JFET (ток стока для Vgs=0).
Пороговые напряжения включения и выключения затвора IGBT.
Транскондуктивность IGBT.
Выходное напряжение стабилизатора напряжения.
Потребляемый ток покоя стабилизатора напряжения.
Напряжение выпадения стабилизатора напряжения.
Напряжение Зенера.
Прямое падение напряжения на диоде.

Связь с ПК
Разъем Micro USB (поставляется с кабелем micro USB - стандартный USB).
Поддерживает Windows® 10, 8, 7 и XP.
В настоящее время не поддерживает Linux и Mac напрямую.
