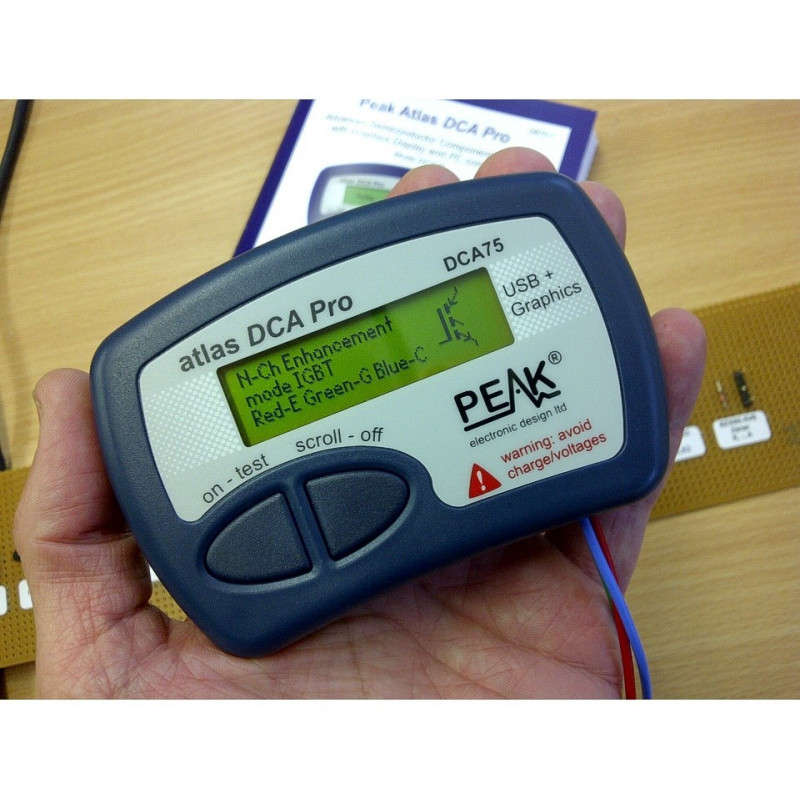

DCA75 – удосконалений аналізатор напівпровідників Atlas DCA Pro

DCA75 - Atlas DCA Pro Advanced Semiconductor Analyser

DCA75 – відмінний прилад для ідентифікації та тестування широкого спектру напівпровідникових компонентів. Просто підключіться будь-яким способом! DCA75 виконує наступне:
Відображення типу компонента (наприклад, N-CH MOSFET, транзистор Дарлінгтон тощо).
Відображення розпинання компонента (наприклад, стік, витік, затвор тощо).
Відображення детальних вимірювань параметрів.
Побудова кривих показників на ПК. (Windows 10, 8, 7, XP).

особливості:
Вбудований графічний дисплей (тепер з підсвічуванням) для відображення докладної схеми компонента, що тестується, а також розпинування і даних вимірювань.
USB-підключення для відстеження кривих, зберігання/отримання даних та підбору пристроїв на ПК з Windows® (Windows 10, 8, 7, XP).
Один внутрішній лужний елемент AAA для автономної роботи.

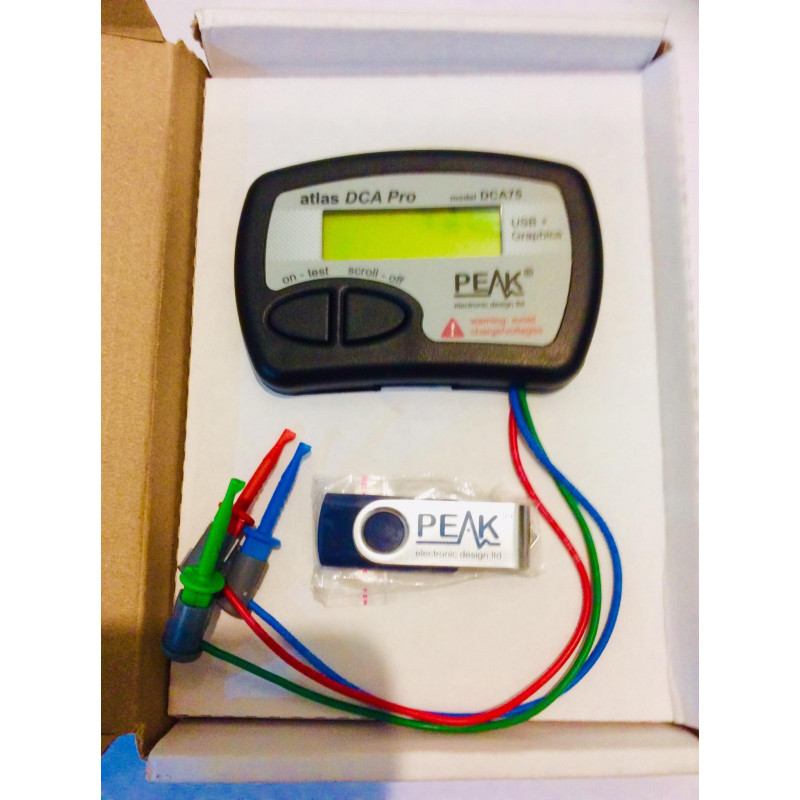

Включає:
Аналізатор напівпровідникових компонентів DCA75
Програмне забезпечення для ПК на флеш-накопичувачі USB для Windows 10, 8, 7, XP.
Кабель Micro USB.

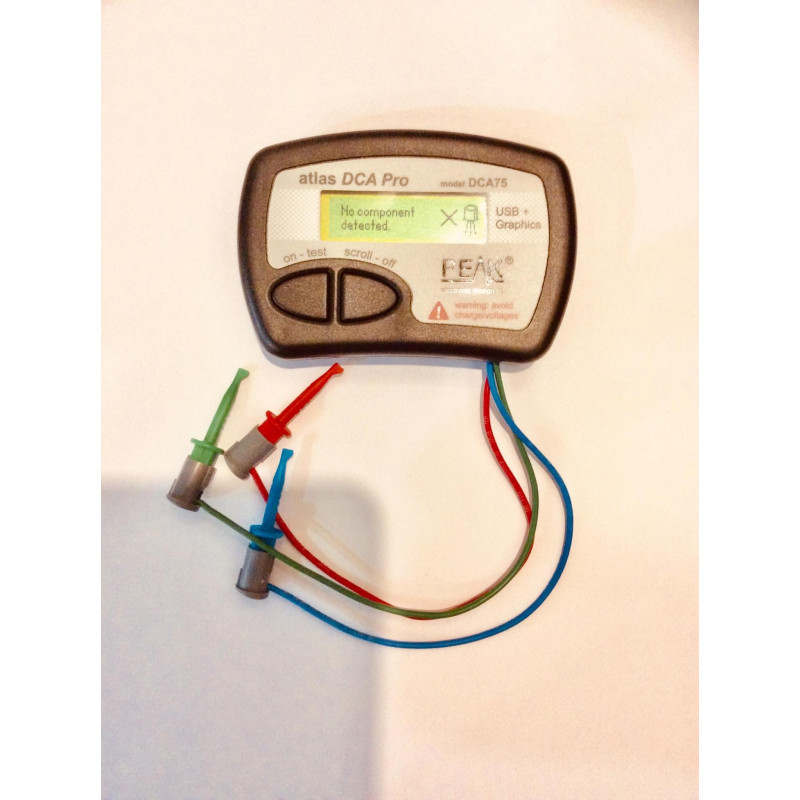

Встановлені універсальні гачкові щупи преміум-класу.
Алкалінова батарея AAA.

Технічні характеристики

Загальні технічні характеристики:
Тестовий струм (при короткому замиканні): ±12 мА (типовий)
Випробувальна напруга (у розімкнутому ланцюзі): ±12 В (типове значення).

Підтримка компонентів
Біполярні транзистори (NPN/PNP, кремній/німецький)
Транзистори Дарлінгтону (NPN/PNP)
МОП-транзистори в режимі посилення (N-Ch та P-Ch)
МОП-транзистори з режимом збіднення (N-Ch та P-Ch)
Перехідні транзистори (N-Ch та P-Ch). Як симетричні, і несиметричні типи.
Підсилювальні IGBT (N-Ch та P-Ch).
Діоди та діодні мережі (2-х та 3-х вивідні).
Діоди Зенера (приблизно до 9).
Регулятори напруги (до 8).
Світлодіоди та двокольорові світлодіоди (2-х та 3-х вивідні типи).
Сімістори та тиристори з низьким енергоспоживанням (

Вимірювання
Коефіцієнт посилення струму BJT (hFE).
Напруга емітера бази BJT (Vbe).
Струм витоку колектора BJT.
Порогова напруга включення та вимкнення затвора МОП-транзистора.
Транскондуктивність МОП-транзистори.
Напруга відключення JFET.
Транскондуктивність JFET.
IDSS JFET (струм стоку для Vgs = 0).
Порогова напруга включення та вимикання затвора IGBT.
Транскондуктивність IGBT.
Вихідна напруга стабілізатора напруги.
Споживаний струм спокою стабілізатора напруги.
Напруга випадання стабілізатора напруги.
Напруга Зенера.
Пряме падіння напруги на діоді.

Зв'язок із ПК
Роз'єм Micro USB (постачається з кабелем micro USB – стандартний USB).
Підтримує Windows® 10, 8, 7 та XP.
В даний час не підтримує Linux та Mac безпосередньо.
