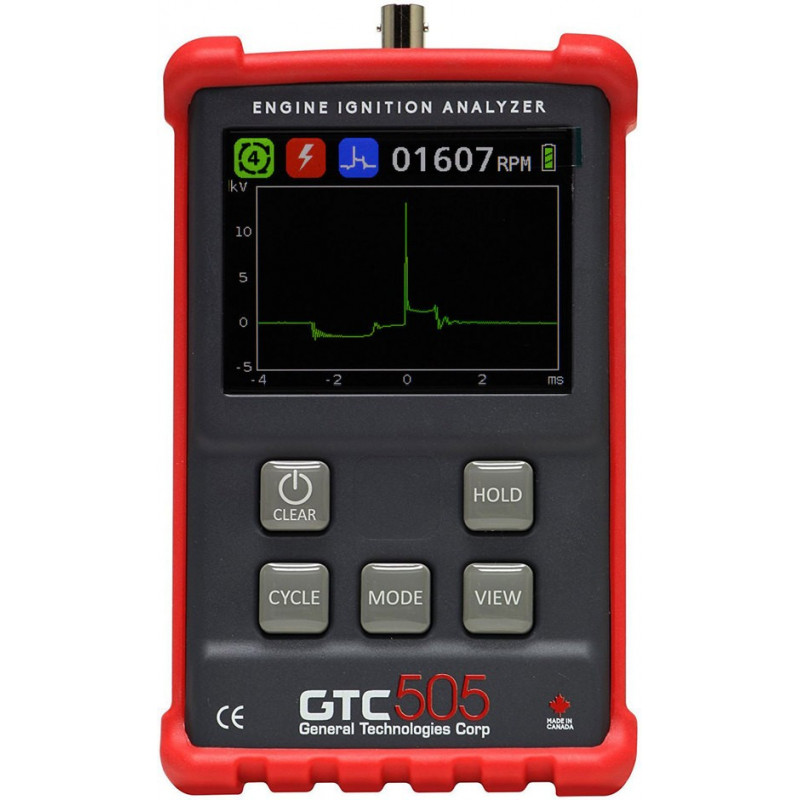

Прилад для аналізу системи запалювання GTC505

Аналізатор запалювання двигуна GTC505 - це портативний прилад, розроблений з нуля для діагностики та вимірювання всіх типів систем іскрового запалення від звичайних до нових котушок із вставною муфтою.

17 280,00 грн
Кількість

Опис

Аналізатор системи запалювання двигуна GTC505 це мініатюрний прилад, створений спеціально для діагностики та вимірювання всіх типів систем іскрового запалення від нормальних до сучасних котушок із вставною муфтою.

Можливість показання та вимірювання відповідних значень у реальному часі: значення вторинного запалення, час наростання струму первинної котушки, час витримки, час іскрового спалювання та об/хв. Пристрій GTC 505 ще містить 2 інноваційні та оригінальні формати відображення, які застосовуються для зіставлення вимірювань між циліндрами, і для перегляду даних сотень іскрових запалювань протягом конкретного часу для виявлення перебоїв у системі запалювання, осічок та інших проблем з продуктивністю, які досить непросто виявити. приладами.

Цей мініатюрний пристрій оснащений літієвою батареєю, що перезаряджається, яка гарантує до 8 годин автономної роботи і яскравим 3,5-дюймовий кольоровий TFT-дисплей з яскравим і яскравим підсвічуванням і широким кутом огляду.

Характеристики

-Відображення осцилограм у реальному часі

-Виявлення та відображення кута повороту, що відповідає протіканню струму в первинній обмотці котушки запалення (у високовольтних системах з іскор-дротом) та час наростання (для систем КС)

-Відображення та запис графіка, напруга свічки запалювання, час затримки / часу лінійного наростання та оборотів для кожної свічки, що дозволяє виявляти перебої у запаленні

-Порівняння показання між циліндрами з графоміком типу «свічник», який відображає максимальні, мінімальні та середні показання для кожного циліндра

-Відображення інформації на 3,5-дюймовому кольоровому TFT ЖК-екрані

-Акумуляторна літій-іонна батарея забезпечує 6 годин робочого часу

Використовується для усунення несправностей:

Чи не запуск автомобіля

Перебої у запаленні

Періодичні проблеми

Несправності первинних та вторинних обмоток

Забруднені або пошкоджені свічки запалювання

Пошкоджені дроти свічки запалювання

Швидке підключення:

  • Підключіть відповідний датчик до гнучкого зонда

  • Виберіть 2-х, 4-х тактний двигун або відпрацювання іскри

  • Виберіть тип вимірювання та формат графіка

  • Помістіть датчик зверху модуля запалювання або датчик дроту на провід свічки запалювання

  • GTC505 автоматично виявить всі параметри для забезпечення точних вимірювань та чіткості графіків

Відображувані результати

Відображення сигналу вторинного ланцюга запалювання

Унікальний режим діаграми виявлення збоїв та осічок

Порівняльні набори значень
(мін., середнє та макс.) між циліндрами

Аналоговий та цифровий екран з максимальними та мінімальними значеннями

Відображає час іскрового розряду, час горіння іскри,
час наростання високої напруги, обороти та пікова напруга запалювання

Режими: графіка, аналогові, цифрові значення

Технічні характеристики



Дисплей: Колір 3,5 TFT (320×240 пікселів)

Сумісність із системою запалювання: магніто, типовий розподільник, іскроутворення (DIS), котушка поблизу штепселя, котушка на пробці тощо.

Цикл двигуна: 2, 4 та іскроутворення (DIS)

Зонд: довжиною 12 дюймів (30 см) зі змінними датчиками COP та SPW

Внутрішня потужність Джерело: 1500 мА/год батарея, що перезаряджається LiFePO4

Термін служби батареї: близько 6 годин роботи з повністю зарядженою батареєю

Енергозбереження: автоматичне вимкнення

Фізичні розміри: 6.5" (H) x 4.9" (W) x 1.4 "(D) або 165 мм x 124 мм x 36 мм (без зонда)

Вага: 14,8 унцій або 420 г (без зонда)

Діапазон оборотів: від 120 до 19 999 об/хв

Роздільна здатність: 1 об/хв

Точність: ± 0,5% + 1

Іскра (пікова) напруга

Діапазон: від 0 до 50 кВ

Роздільна здатність: 0,1 кВ

Повторюваність: ± 0,2 кВ

Час спалювання іскор

Діапазон: від 0 до 10 мс

Роздільна здатність: 0,1 мс

Точність: ± 0,1 мС + 1 ЛСД

Час наростання первинного струму запалювання (режим COP)

Діапазон: від 0 до 10 мс

Роздільна здатність: 0,1 мс

Точність: ± 0,1 мС + 1 ЛСД

Час затримки (провід свічки запалювання)

діапазон: від 0 до 10,0 мС

Роздільна здатність: 0,1 мс

Точність: ± 0,1 мС + 1 ЛСД

Сфера використання:
Автомобілі, Вантажівки, Човни, Газонокосарки, Бензопила, Генератори, Суднові двигуни, Мотоцикли і т.д.
