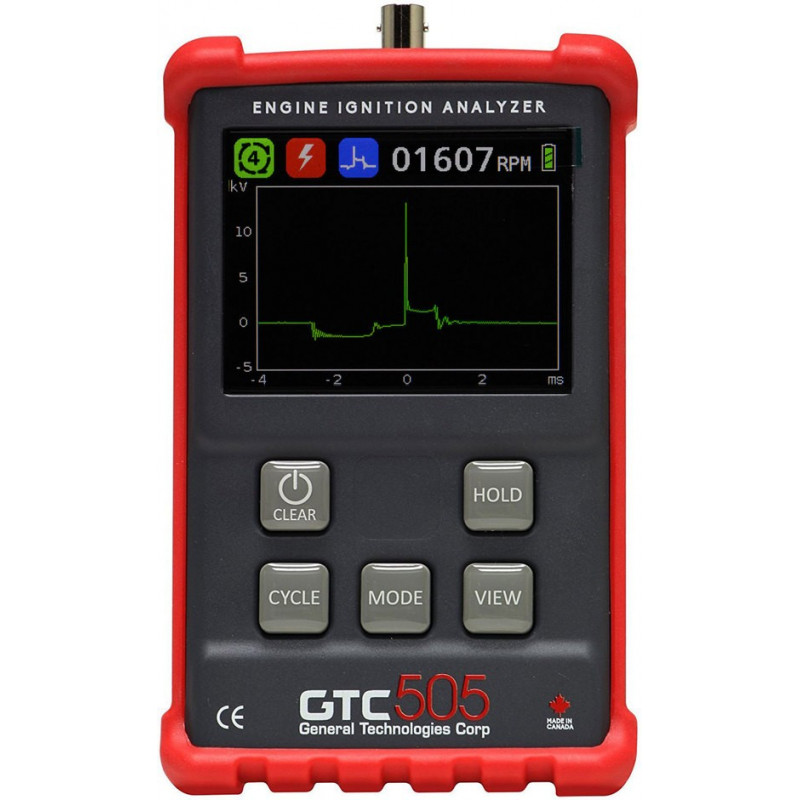

Прибор для анализа системы зажигания GTC505

 Анализатор зажигания двигателя GTC505 — это портативный  прибор, разработанный с нуля для диагностики и измерения всех типов систем искрового зажигания от обычных до новейших катушек с вставной муфтой.

17 280,00 грн
Количество

Описание

Анализатор системы зажигания мотора GTC505  это миниатюрный прибор, созданный специально для диагностики и измерения всех типов систем искрового зажигания от нормальных до современных катушек с вставной муфтой.

Возможность показания и измерения соответствующих значений в реальном времени: значения вторичного зажигания, время нарастания тока первичной катушки, время выдержки, время искрового сжигания и об / мин. Устройство GTC 505 еще содержит 2 инноваторских и оригинальных формата отражения, которые применяются для сопоставления измерений между цилиндрами, и для просмотра данных сотен искровых зажиганий в течении конкретного времени для обнаружения перебоев в системе зажигания, осечек и иных проблем с производительностью, которые довольно непросто выявить обычными приборами.

Данное миниатюрное устройство обустроено перезаряжаемой литиевой батареей, которая гарантирует до 8 часов автономной работы и ярким  3,5-дюймовый цветной TFT-дисплей с броской и яркой  подсветкой и широким углом обзора.

Характеристики

-Отображение осциллограмм в реальном времени

-Обнаружение и отображение угола поворота, соответствующего протеканию тока в первичной обмотке катушки зажигания (в высоковольтных системах с искр-проволокой) и время нарастания (для систем КС)

-Отображение и  запись графика, напряжение свечи зажигания, время задержки / времени линейного нарастания и оборотов для каждой свечи, что позволяет обнаруживать перебои в зажигании

-Сравнение показания между цилиндрами с графомиком типа «подсвечник», который отображает максимальные, минимальные и средние показания для каждого цилиндра

-Отображение  информации  на 3,5-дюймовом цветном TFT ЖК-экране

-Аккумуляторная литий-ионная батарея обеспечивает 6 часов рабочего времени



Используется для устранения неполадок:

Не запуск автомобиля

Перебои в зажигании

Периодические проблемы

Неисправности первичных и вторичных обмоток

Загрязненные или поврежденные свечи зажигания

Поврежденные провода свечи зажигания

Быстрое подключение:

  • Подключите подходящий датчик к гибкому зонду

  • Выберите 2-х, 4-х тактный двигатель или отработку искры

  • Выберите тип измерения и формат графика

  • Поместите датчик сверху модуля зажигания или датчик провода на провод свечи зажигания

  • GTC505 автоматически обнаружит  все параметры для обеспечения точных измерений и четкости графиков

Отображаемые результаты

Отображение сигнала вторичной цепи зажигания

Уникальный режим диаграммы обнаружение сбоев и осечек

Сравнительные наборы значений
(мин., среднее и макс.) между цилиндрами

Аналоговый и цифровой экран с максимальными и минимальными значениями

Отображает время искрового разряда, время горения искры,
время нарастания высокого напряжение, обороты и пиковое напряжение зажигания

Режимы: графика, аналоговые, цифровые значения







Технические характеристики



Дисплей: Цвет 3,5 «TFT (320×240 пикселей)

Совместимость с системой зажигания: магнито, обычный распределитель, искрообразование (DIS), катушка вблизи штепселя, катушка на пробке и т. Д.

Цикл двигателя: 2, 4 и искрообразование (DIS)

Зонд: длиной 12 дюймов (30 см) со сменными датчиками COP и SPW

Внутренняя мощность Источник: 1500 мА / ч перезаряжаемая батарея LiFePO4

Срок службы батареи: около 6 часов работы с полностью заряженной батареей

Энергосбережение: автоматическое выключение

Физические размеры: 6.5 «(H) x 4.9» (W) x 1.4 «(D) или 165 мм x 124 мм x 36 мм (без зонда)

Вес: 14,8 унций или 420 г (без зонда)

Диапазон оборотов: от 120 до 19 999 об / мин

Разрешение: 1 об / мин

Точность: ± 0,5% + 1

Искра (пиковое) напряжение

Диапазон: от 0 до 50 кВ

Разрешение: 0,1 кВ

Повторяемость: ± 0,2 кВ

Время сжигания искр

Диапазон: от 0 до 10,0 мс

Разрешение: 0,1 мс

Точность: ± 0,1 мС + 1 ЛСД

Время нарастания первичного тока зажигания (режим COP)

Диапазон: от 0 до 10,0 мс

Разрешение: 0,1 мс

Точность: ± 0,1 мС + 1 ЛСД

Время задержки (провод свечи зажигания)

диапазон: от 0 до 10,0 мС

Разрешение: 0,1 мс

Точность: ± 0,1 мС + 1 ЛСД

Сфера применения:
Автомобили, Грузовики, Лодки, Газонокосилки, Бензопила, Генераторы, Судовые двигатели, Мотоциклы и т.д.
