Автоматическая КИМ 3Д 1200x650x500 ARES

Автоматическая 3D КИМ ARES 1200×650×500

Автоматическая координатно-измерительная машина Coord3 ARES 1200×650×500 предназначена для высокоточного трёхмерного контроля деталей в производственных и метрологических подразделениях. Оборудование обеспечивает стабильные результаты измерений, высокую производительность и удобную интеграцию в современные системы контроля качества.

Описание

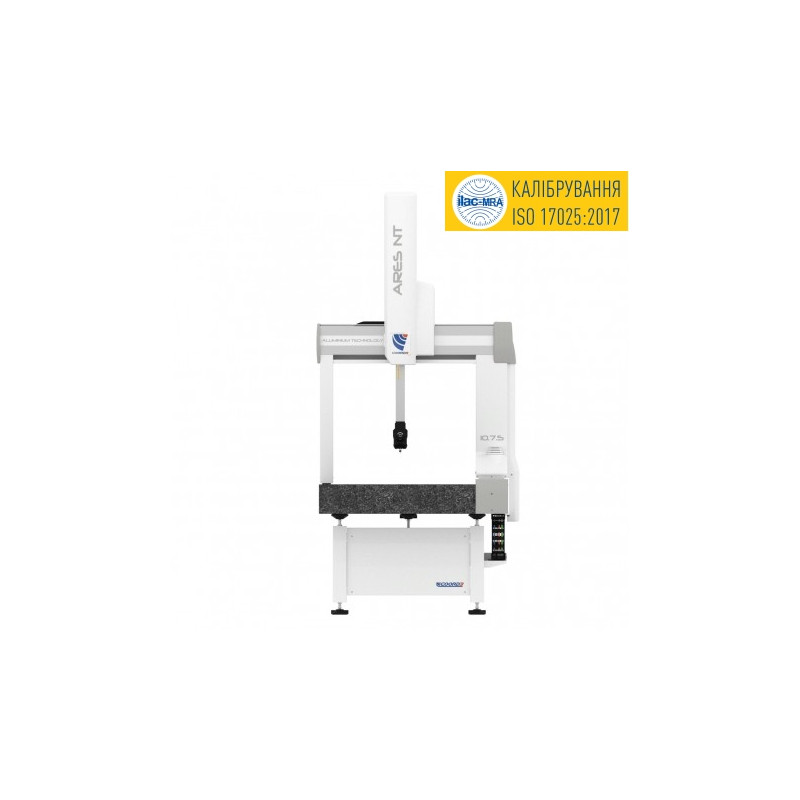

Coord3 ARES 1200×650×500 — высокоточная координатно-измерительная машина итальянского производства, разработанная для выполнения сложных задач геометрического контроля изделий в различных отраслях промышленности.

Рабочий диапазон 1200×650×500 мм позволяет выполнять измерения деталей среднего и крупного размера, включая корпусные элементы, механические узлы, штампы и технологическую оснастку.

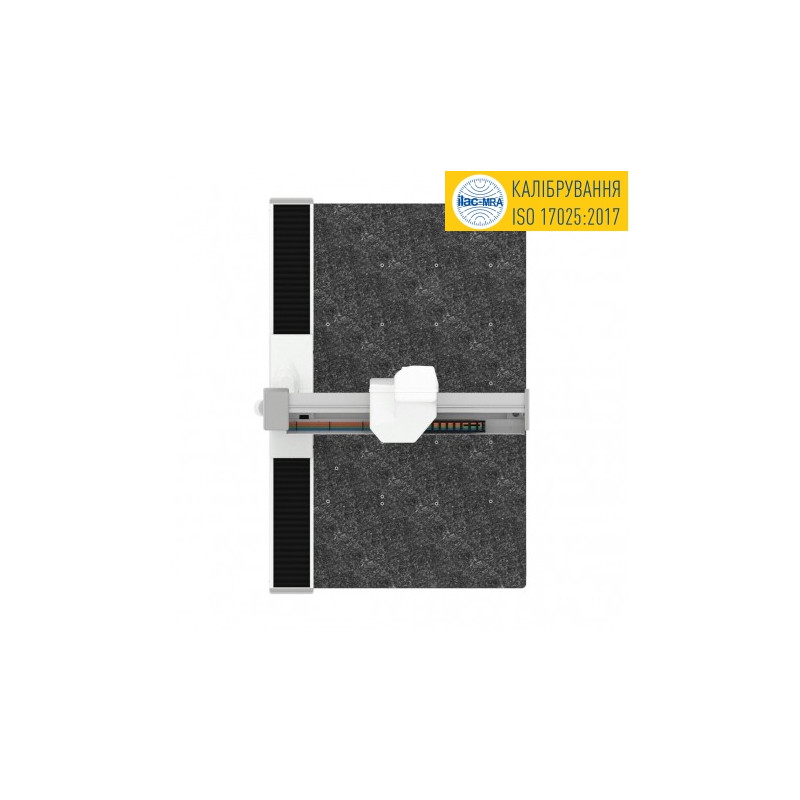

Основой конструкции является массивная гранитная база, обеспечивающая высокую жёсткость системы и стабильность результатов измерений независимо от внешних условий эксплуатации.

Машина обладает дискретностью 0,0001 мм и погрешностью 1,9 мкм + 3L/1000, что делает её эффективным инструментом для контроля изделий с повышенными требованиями к точности.

Для автоматизации измерительных процессов используется программное обеспечение TouchDMIS с расширенным CAD-модулем, позволяющее работать с цифровыми моделями и создавать автоматические программы контроля.

Управление системой осуществляется через промышленный компьютер с сенсорным дисплеем диагональю 27 дюймов и профессиональный контроллер Renishaw MCU2 Lite.

Максимальная скорость перемещения до 1500 мм/сек способствует сокращению времени измерительных циклов и повышению производительности участка контроля качества.

МИКРОТЕХ обеспечивает поставку оборудования, монтаж, калибровку, обучение специалистов и сервисное сопровождение на протяжении всего срока эксплуатации.

Характеристики:

Тип оборудования: автоматическая координатно-измерительная машина

Модель: ARES

Артикул: 12.07.05

Производитель: Coord3

Страна производства: Италия

Диапазон измерений: 1200×650×500 мм

Погрешность: 1,9 мкм + 3L/1000

Дискретность: 0,0001 мм

Материал основания: гранит

Максимальная масса детали: 700 кг

Максимальная скорость перемещения: 1500 мм/сек

Тип управления: автоматический

Программное обеспечение: TouchDMIS CAD

Контроллер: Renishaw MCU2 Lite

Преимущества:

Измерительная зона 1200×650×500 мм
Точность 1,9 мкм + 3L/1000
Дискретность 0,0001 мм
Стабильное гранитное основание
Автоматизированный контроль деталей
Работа с CAD-моделями
Программное обеспечение TouchDMIS
Скорость перемещения до 1500 мм/сек
Контроллер Renishaw MCU2 Lite
Полная сервисная поддержка

Комплект поставки:

Координатно-измерительная машина Coord3 ARES
Программное обеспечение TouchDMIS CAD
Промышленный компьютер
Сенсорный монитор 27"
Контроллер Renishaw MCU2 Lite
Комплект документации
Паспорт и сертификаты
