Автоматическая КИМ 3Д 1000x650x700 ARES

Автоматическая 3D КИМ ARES 1000×650×700

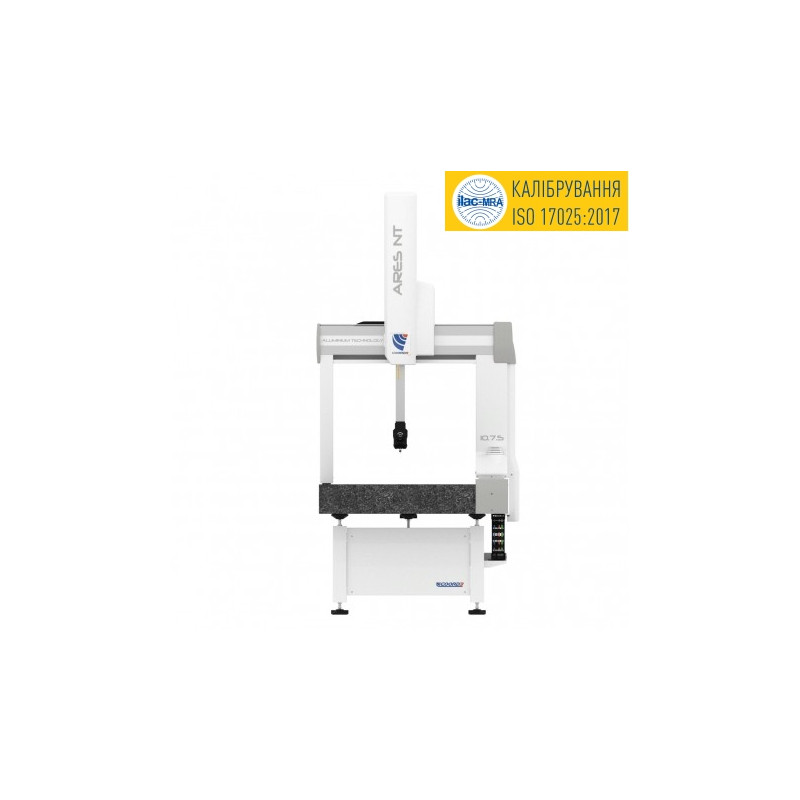

Автоматическая координатно-измерительная машина Coord3 ARES 1000×650×700 предназначена для высокоточного трёхмерного контроля деталей средних и крупных размеров. Благодаря увеличенному ходу по оси Z система позволяет выполнять измерения сложных изделий с большой высотой и развитой геометрией.

Описание

Coord3 ARES 1000×650×700 — современная автоматическая координатно-измерительная машина итальянского производства, разработанная для решения сложных задач контроля качества в промышленности и метрологических лабораториях.

Рабочая область 1000×650×700 мм обеспечивает возможность измерения крупных корпусных деталей, пресс-форм, штампов, авиационных компонентов и других изделий со значительными габаритами.

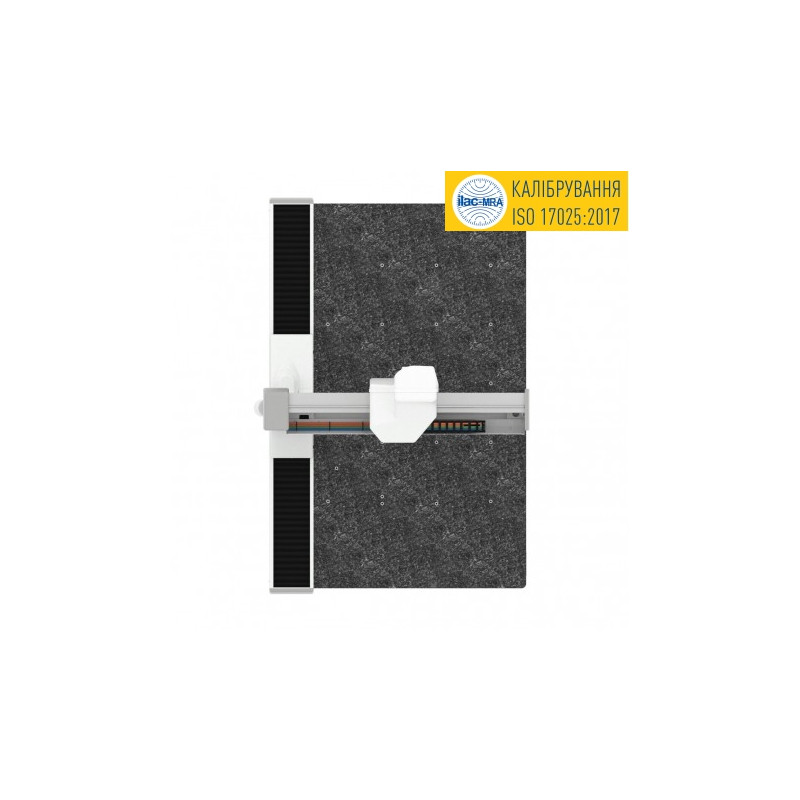

Основой конструкции служит высокостабильная гранитная база, обеспечивающая минимальное влияние вибраций и температурных изменений на точность измерений.

КИМ обладает дискретностью 0,0001 мм и погрешностью 2,3 мкм + 3,3L/1000, что позволяет выполнять контроль изделий с повышенными требованиями к точности.

Для программирования измерений используется программный комплекс TouchDMIS с расширенным CAD-модулем, позволяющий работать с современными цифровыми моделями и автоматизировать процессы контроля.

Управление системой осуществляется через промышленный компьютер с сенсорным дисплеем 27 дюймов и профессиональный контроллер Renishaw MCU2 Lite.

Максимальная скорость перемещения до 1500 мм/сек помогает значительно сократить время проверки деталей и повысить производительность измерительного участка.

МИКРОТЕХ обеспечивает полный цикл внедрения оборудования: монтаж, настройку, калибровку, обучение операторов и сервисное сопровождение.

Характеристики:

Тип оборудования: автоматическая координатно-измерительная машина

Модель: ARES

Артикул: 10.07.07

Производитель: Coord3

Страна производства: Италия

Диапазон измерений: 1000×650×700 мм

Погрешность: 2,3 мкм + 3,3L/1000

Дискретность: 0,0001 мм

Материал основания: гранит

Максимальная масса детали: 700 кг

Максимальная скорость перемещения: 1500 мм/сек

Тип управления: автоматический

Программное обеспечение: TouchDMIS CAD

Контроллер: Renishaw MCU2 Lite

Преимущества:

Увеличенная высота измерений 700 мм
Высокая точность 2,3 мкм + 3,3L/1000
Контроль сложных и крупногабаритных деталей
Стабильная гранитная конструкция
Работа с CAD-моделями через TouchDMIS
Автоматическое выполнение измерительных программ
Скорость перемещения до 1500 мм/сек
Сенсорный монитор 27 дюймов
Контроллер Renishaw MCU2 Lite
Профессиональная техническая поддержка

Комплект поставки:

Координатно-измерительная машина Coord3 ARES
Программное обеспечение TouchDMIS CAD
Промышленный компьютер
Сенсорный монитор 27"
Контроллер Renishaw MCU2 Lite
Комплект документации
Сертификаты и паспорт оборудования
