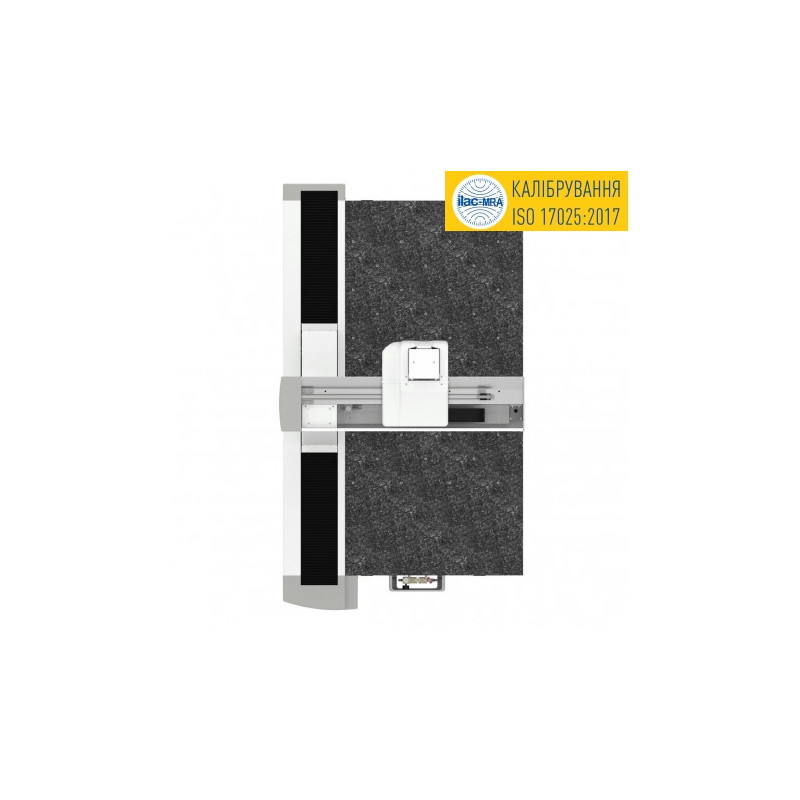

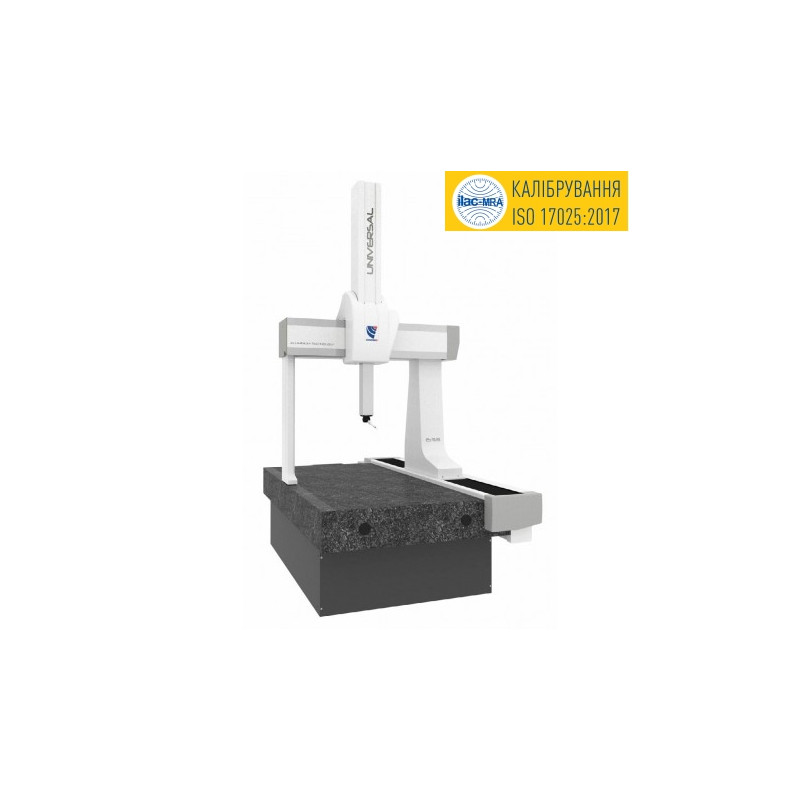

Автоматическая 3D КИМ UNIVERSAL 1200×1000×800
Автоматическая координатно-измерительная машина Coord3 UNIVERSAL 1200×1000×800 предназначена для высокоточного измерения крупногабаритных деталей в трёхмерном пространстве. Благодаря увеличенной рабочей зоне и высокой грузоподъёмности оборудование эффективно применяется на предприятиях тяжёлого машиностроения, авиационной, автомобильной и энергетической отраслей.
Описание
Coord3 UNIVERSAL 1200×1000×800 представляет собой производительную координатно-измерительную машину итальянского производства, ориентированную на выполнение сложных задач геометрического контроля крупных изделий.
Рабочий диапазон 1200×1000×800 мм позволяет проводить измерения массивных деталей, корпусов, штампов, пресс-форм, элементов турбин и других ответственных компонентов без необходимости многократной перенастройки оборудования.
Жёсткое гранитное основание обеспечивает высокую стабильность конструкции, снижает влияние внешних факторов и гарантирует надёжность результатов даже при интенсивной эксплуатации.
Машина обладает дискретностью 0,0001 мм и погрешностью 1,7 мкм + 3L/1000, что соответствует требованиям современного высокоточного производства.
Максимальная масса контролируемой детали достигает 1400 кг, благодаря чему КИМ подходит для работы с тяжёлыми промышленными узлами и заготовками.
Для автоматизации измерительных процессов используется программное обеспечение TouchDMIS с расширенным CAD-модулем, поддерживающим импорт цифровых моделей и создание программ контроля.
Управление осуществляется с помощью промышленного компьютера с 27-дюймовым сенсорным дисплеем и контроллера Renishaw MCU2 Lite.
Скорость перемещения до 2000 мм/сек обеспечивает высокую производительность и сокращает время выполнения измерительных операций.
МИКРОТЕХ предоставляет полный комплекс услуг: поставку оборудования, монтаж, калибровку, обучение персонала и дальнейшее техническое сопровождение.
Характеристики:
Тип оборудования: автоматическая координатно-измерительная машина
Модель: UNIVERSAL
Артикул: 12.10.08
Производитель: Coord3
Страна производства: Италия
Диапазон измерений: 1200×1000×800 мм
Погрешность: 1,7 мкм + 3L/1000
Дискретность: 0,0001 мм
Материал основания: гранит
Максимальная масса детали: 1400 кг
Максимальная скорость перемещения: 2000 мм/сек
Тип управления: автоматический
Программное обеспечение: TouchDMIS CAD
Контроллер: Renishaw MCU2 Lite
Преимущества:
Увеличенная зона измерений 1200×1000×800 мм
Грузоподъёмность до 1400 кг
Высокая точность 1,7 мкм + 3L/1000
Скорость перемещения до 2000 мм/сек
Гранитная база повышенной жёсткости
Контроль сложных крупногабаритных деталей
Работа с CAD-моделями
Автоматизация измерительных программ
Сенсорный монитор 27 дюймов
Профессиональная поддержка от МИКРОТЕХ
Комплект поставки:
Координатно-измерительная машина Coord3 UNIVERSAL
Программное обеспечение TouchDMIS CAD
Промышленный компьютер
Сенсорный монитор 27"
Контроллер Renishaw MCU2 Lite
Комплект документации
Паспорт и сертификаты
