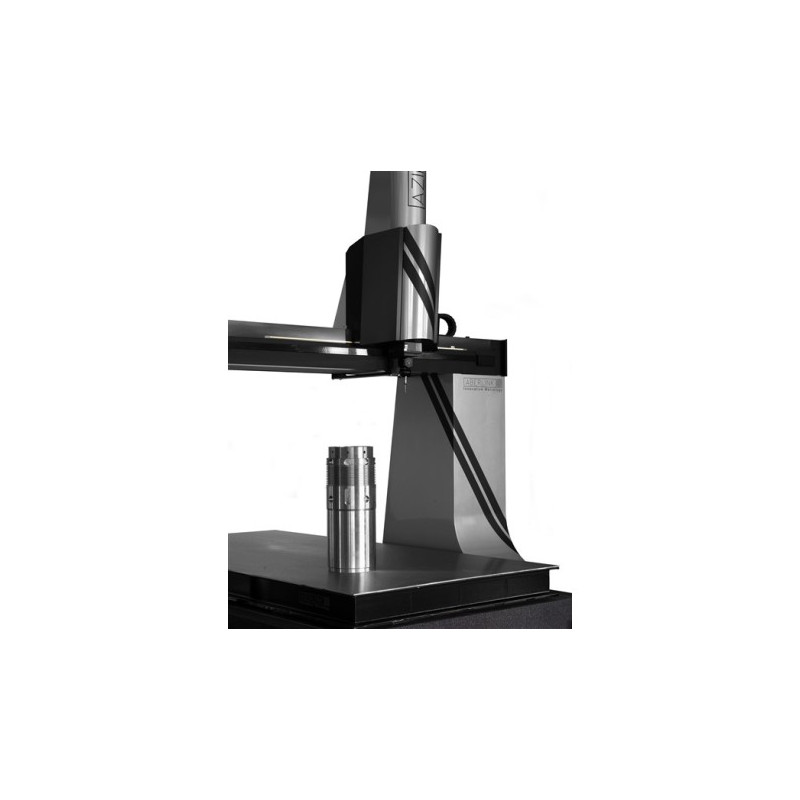

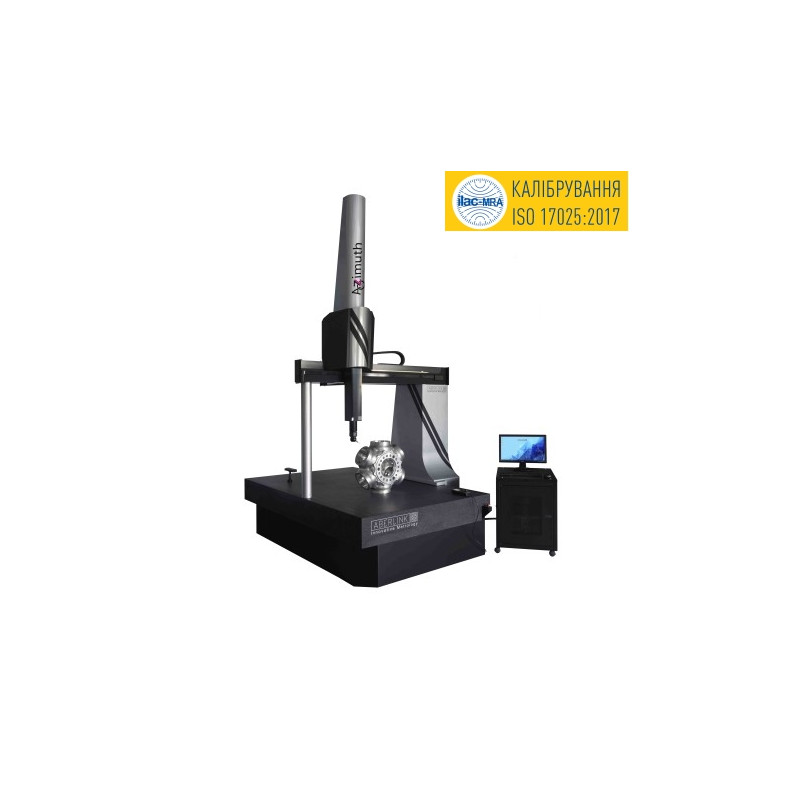

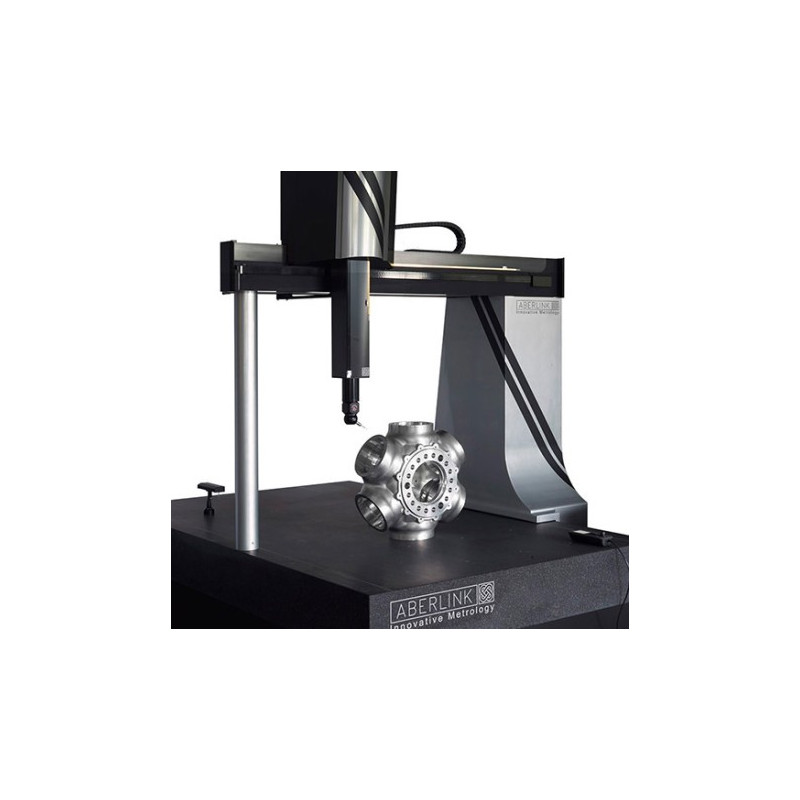

Автоматическая КИМ 3Д 2000x1200x1000 AZIMUTH

Автоматическая 3D КИМ Aberlink AZIMUTH 1200×2000×1000

Aberlink AZIMUTH — промышленная крупногабаритная координатно-измерительная машина, разработанная специально для контроля массивных деталей весом до 6000 кг. Благодаря лёгкой и сверхжёсткой конструкции портала и уникальной системе приводов, Azimuth обеспечивает точность и динамику, недоступную стандартным тяжёлым КИМ.

Характеристики

• Диапазон измерений: 1200 × 2000 × 1000 мм

• Погрешность: 2,6 + L/250 мм

• Дискретность: 0,0001 мм

• Тип: автоматическая

• Макс. вес детали: 1500 кг (опция — до 6000 кг)

• Скорость перемещения: 650 мм/с

• База: гранит или комбинированная

• Комплект: ПК, 22” монитор, принтер, TP20 Renishaw, щупы

Описание

В отличие от машин, которые просто увеличивают по размеру, AZIMUTH использует уникальную конструкцию портала из алюминия с сотовым каркасом — технологию, применяемую в болидах Formula 1 и в аэрокосмических структурах.
Это обеспечивает низкую массу, высокую жёсткость и потрясающую кинематику на больших расстояниях.

Специальная опорная плита равномерно распределяет нагрузку и позволяет измерять детали до 6 тонн, сохраняя стабильность точности.

Новая система привода оси Y и субмикронные линейные энкодеры обеспечивают повторяемость и точность во всём объёме, включая модели с длиной Y до 3000 мм.

Преимущества AZIMUTH

• Измерение крупногабаритных деталей весом до 6000 кг

• Сверхлёгкий и жёсткий портал по технологиям авиации

• Уникальная приводная система для больших КИМ

• Субмикронные шкалы на всех осях

• Конфигурации с осью Y от 1000 до 3000 мм

• Сенсорный манипулятор в базовой комплектации

• Бесплатные обновления ПО Aberlink
