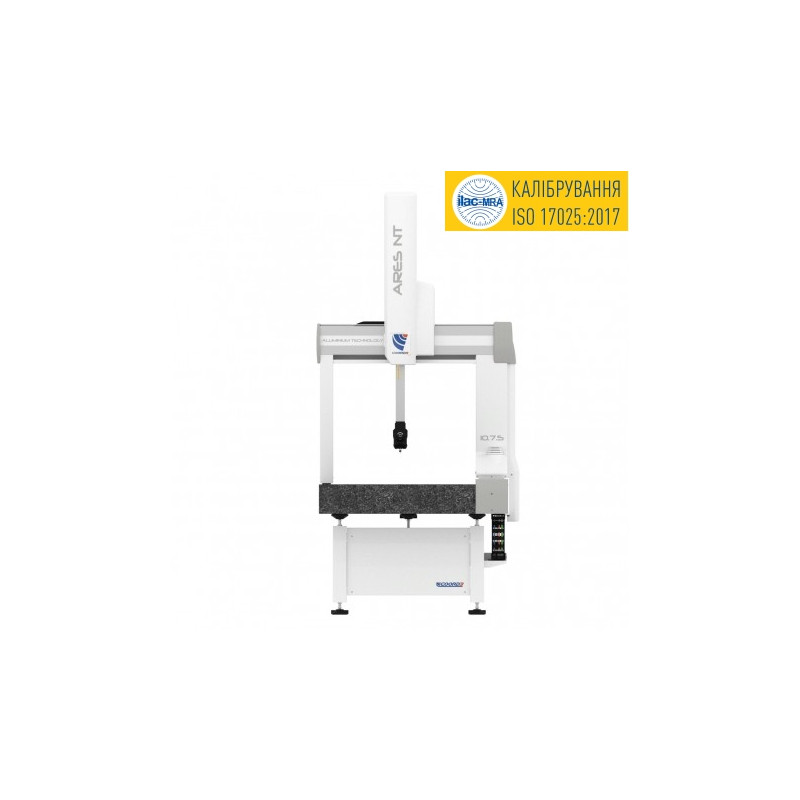

Автоматична 3D КВМ ARES 1000×650×700
Автоматична координатно-вимірювальна машина Coord3 ARES 1000×650×700 призначена для високоточного тривимірного контролю деталей середніх та великих габаритів. Завдяки збільшеному ходу по осі Z машина забезпечує розширені можливості вимірювання складних виробів у машинобудуванні, авіаційній, автомобільній та енергетичній галузях.
Опис
Coord3 ARES 1000×650×700 — високопродуктивна автоматична координатно-вимірювальна машина італійського виробництва, створена для виконання складних метрологічних завдань із максимальною точністю та стабільністю результатів.
Робочий діапазон 1000×650×700 мм дозволяє контролювати деталі значної висоти, виконувати вимірювання корпусних елементів, прес-форм, штампів та інших великогабаритних виробів.

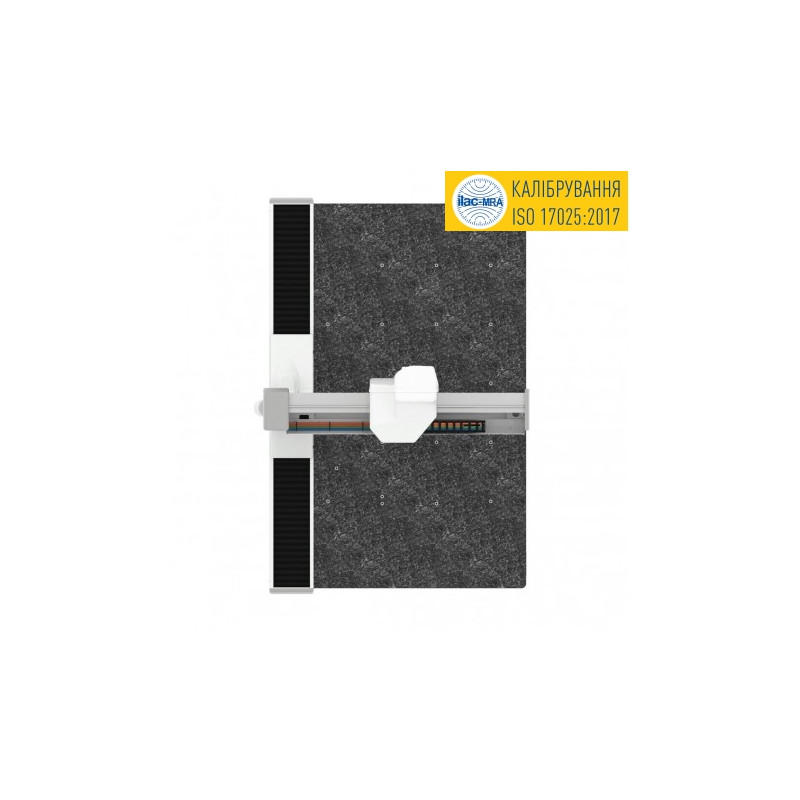

Конструкція КВМ побудована на масивній гранітній базі, яка забезпечує високу жорсткість системи та мінімізує вплив зовнішніх факторів на результати контролю.
Машина забезпечує дискретність вимірювань 0,0001 мм та метрологічну точність 2,3 мкм + 3,3L/1000, що відповідає сучасним вимогам високоточного виробництва.
Для програмування та аналізу результатів використовується програмне забезпечення TouchDMIS із вбудованим CAD-модулем, яке підтримує роботу з цифровими моделями та автоматичне створення вимірювальних програм.
Система комплектується промисловим комп’ютером із великим сенсорним екраном 27 дюймів та професійним контролером Renishaw MCU2 Lite для точного ручного керування та налаштування процесу вимірювання.
Максимальна швидкість переміщення до 1500 мм/сек дозволяє значно скоротити час перевірки деталей без втрати точності контролю.
МІКРОТЕХ виконує монтаж, запуск, калібрування обладнання, навчання персоналу та подальшу технічну підтримку протягом усього терміну експлуатації координатно-вимірювальної машини.
Характеристики:
Тип обладнання: автоматична координатно-вимірювальна машина
Модель: ARES
Артикул: 10.07.07
Виробник: Coord3
Країна виробництва: Італія
Діапазон вимірювання: 1000×650×700 мм
Похибка: 2,3 мкм + 3,3L/1000
Дискретність: 0,0001 мм
Матеріал бази: граніт
Максимальна маса деталі: 700 кг
Максимальна швидкість переміщення: 1500 мм/сек
Тип керування: автоматичний
Програмне забезпечення: TouchDMIS CAD
Контролер: Renishaw MCU2 Lite
Переваги:
Збільшений хід по осі Z до 700 мм
Прецизійна точність 2,3 мкм + 3,3L/1000
Контроль деталей складної геометрії
Гранітна конструкція з високою стабільністю
Робота з CAD-моделями в TouchDMIS
Автоматизація вимірювальних програм
Швидкість переміщення до 1500 мм/сек
Великий сенсорний дисплей 27"
Професійний контролер Renishaw
Повний комплекс сервісних послуг від МІКРОТЕХ
Комплект поставки:
Координатно-вимірювальна машина Coord3 ARES
Програмне забезпечення TouchDMIS CAD
Промисловий комп’ютер
Сенсорний монітор 27"
Контролер Renishaw MCU2 Lite
Комплект документації
Сертифікати та паспорт обладнання
