3Д КВМ HORIZON автоматическая 800x1600x600

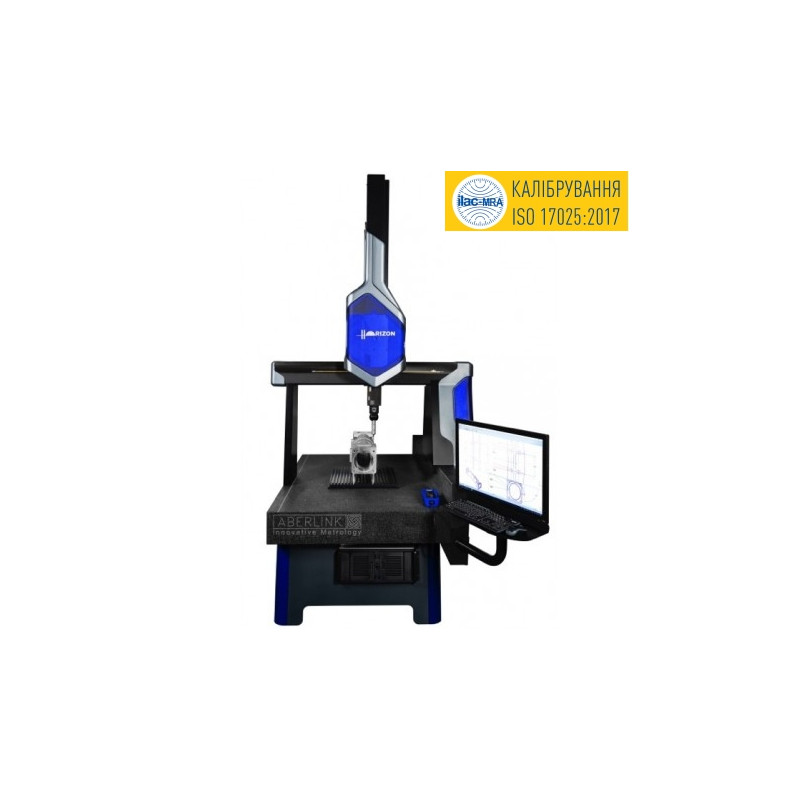

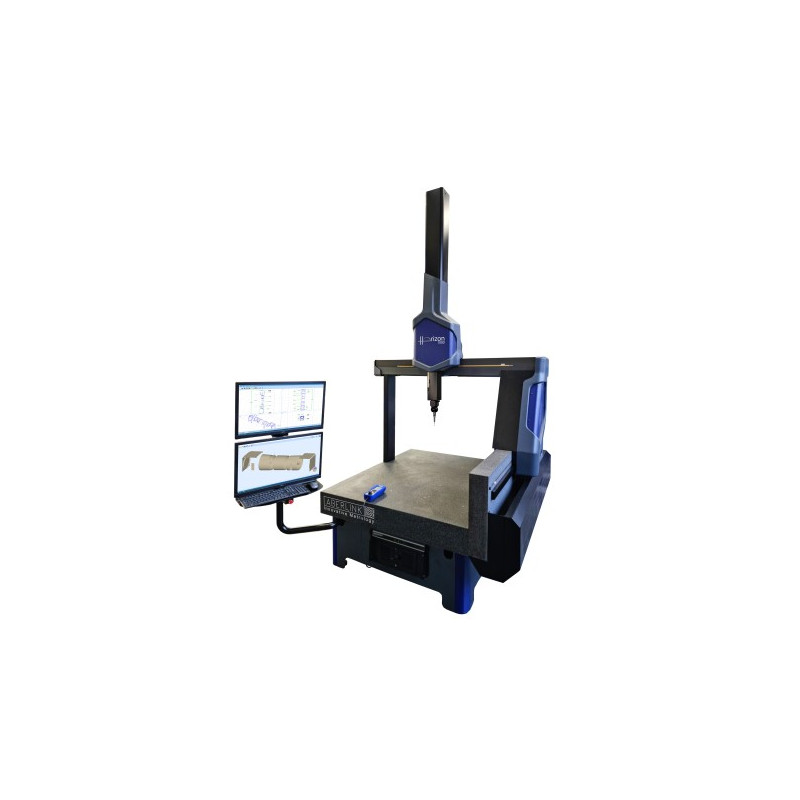

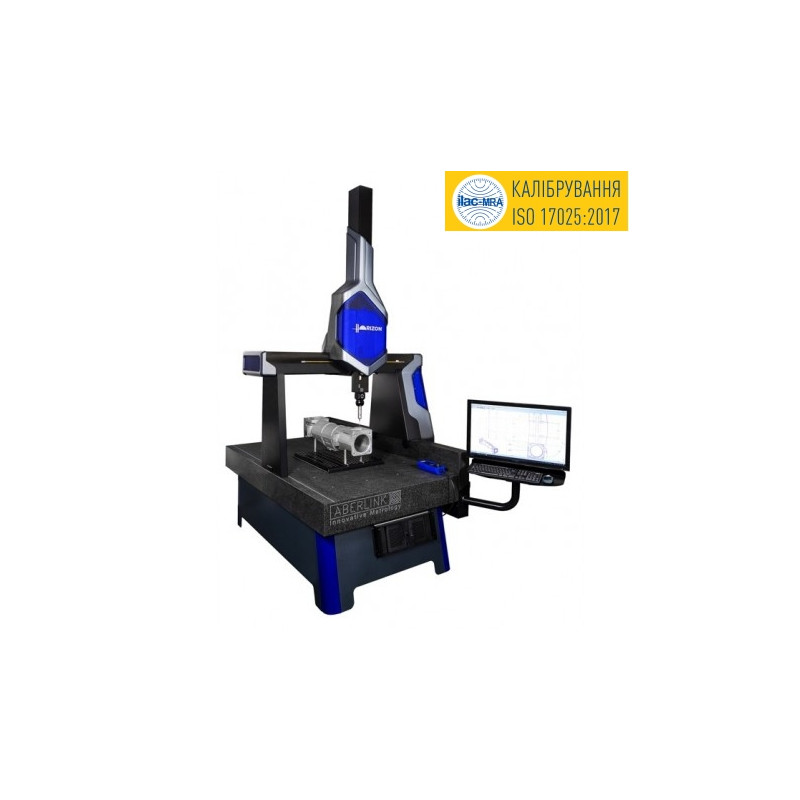

3D КИМ Aberlink HORIZON 800×1600×600 — автоматическая субмикронная измерительная машина

Horizon 800×1600×600 — высокоточная автоматическая КИМ для контроля длинных и массивных деталей.
Модель оснащена увеличенным диапазоном по оси Y (1600 мм) и предназначена для производств, где необходима максимальная точность при работе с крупногабаритными заготовками.

ХАРАКТЕРИСТИКИ

• Диапазон измерений: 800 × 1600 × 600 мм

• Тип: автоматическая

• Погрешность: 1,75 + L/250 мкм

• Дискретность: 0.1 мкм

• Максимальная нагрузка: 1000 кг

ОПИСАНИЕ

Horizon — это флагманская субмикронная серия Aberlink, в которой применены передовые технологии управления движением та температурної стабілізації.

Основные особенности модели 800×1600×600:

Бесконтактные приводы

• ускорение до 1020 мм/с²,

• отсутствие износа,

• высокая плавность,

• идеальная работа со сканирующими головками Renishaw.

Субмикронная дискретность — 0,1 мкм

Позволяет выполнять сверхточные измерения в больших координатах.

Температурная компенсация

Необходима для стабильной точности в условиях цеха.

Усиленная конструкция

• гранитный стол выдерживает до 1 тонны,

• высокая жесткость обеспечивает точность даже при длинном ходе 1600 мм.

Полный комплект для запуска

• ПО Aberlink,

• встроенный промышленный ПК,

• поворотная головка,

• комплект щупов Renishaw.

Опциональные улучшения

PH20, PH10T, RTP20, MH20i, оптическая камера, CAD-модули.

МИКРОТЕХ обеспечивает инсталляцию, обучение, ежегодную перекалибровку и сервис.

ПРЕИМУЩЕСТВА

• Увеличенный ход Y — 1600 мм

• Бесконтактные приводы → скорость, плавность, ресурс

• Дискретность 0.1 мкм

• Температурная компенсация

• Гранитный стол 1 тонна

• Сканирование Renishaw

• Полная готовность к работе

• Официальная поддержка МИКРОТЕХ
