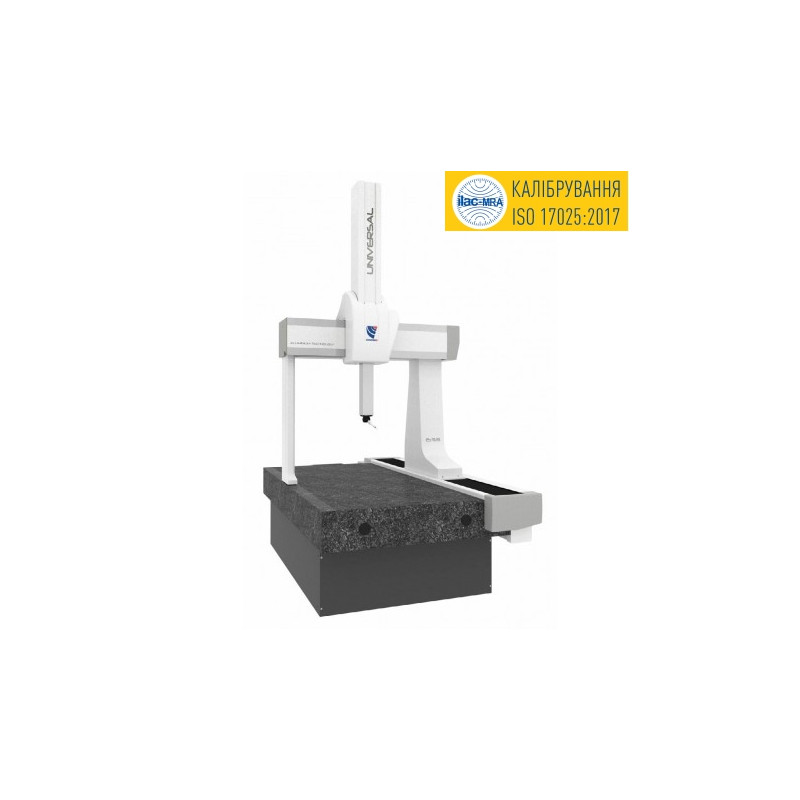

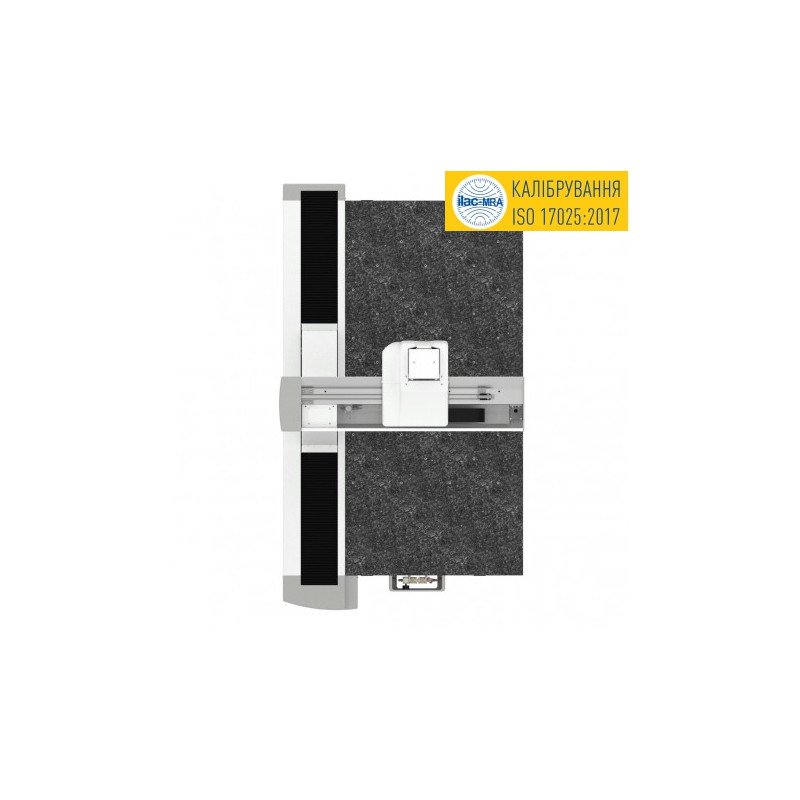

Автоматична 3D КВМ UNIVERSAL 1200×1000×800
Автоматична координатно-вимірювальна машина Coord3 UNIVERSAL 1200×1000×800 призначена для високоточного контролю великогабаритних деталей у тривимірному просторі. Завдяки збільшеному вимірювальному об’єму та високій вантажопідйомності система ефективно використовується в автомобілебудуванні, авіакосмічній галузі, енергетичному машинобудуванні та важкій промисловості.
Опис
Coord3 UNIVERSAL 1200×1000×800 — автоматична координатно-вимірювальна машина нового покоління, що поєднує високу швидкодію, прецизійну точність та можливість роботи з великими виробами складної геометрії.
Робоча зона 1200×1000×800 мм дозволяє виконувати повний контроль корпусних деталей, прес-форм, штампів, турбінних компонентів, конструкційних вузлів та інших відповідальних виробів без необхідності їх повторного встановлення.
Масивна гранітна конструкція забезпечує відмінну стійкість до вібрацій, температурних коливань та механічних навантажень, що позитивно впливає на точність вимірювань навіть при тривалій експлуатації.
КВМ має дискретність 0,0001 мм та точність 1,7 мкм + 3L/1000, що дозволяє виконувати контроль деталей відповідно до вимог сучасного високоточного виробництва.
Модель розрахована на встановлення деталей масою до 1400 кг, що робить її оптимальним рішенням для контролю важких промислових компонентів.
Для створення програм вимірювання використовується програмне забезпечення TouchDMIS із розширеним CAD-модулем, яке забезпечує інтеграцію з цифровими моделями та автоматизацію процесів контролю.
Керування системою здійснюється через високопродуктивний промисловий комп’ютер із сенсорним 27-дюймовим дисплеєм та професійний контролер Renishaw MCU2 Lite.
Максимальна швидкість переміщення до 2000 мм/сек забезпечує швидке виконання вимірювальних циклів і підвищує продуктивність метрологічного відділу.
МІКРОТЕХ виконує повний комплекс робіт з впровадження обладнання: доставку, монтаж, калібрування, навчання операторів та сервісну підтримку протягом усього терміну експлуатації.
Характеристики:
Тип обладнання: автоматична координатно-вимірювальна машина
Модель: UNIVERSAL
Артикул: 12.10.08
Виробник: Coord3
Країна виробництва: Італія
Діапазон вимірювання: 1200×1000×800 мм
Похибка: 1,7 мкм + 3L/1000
Дискретність: 0,0001 мм
Матеріал бази: граніт
Максимальна маса деталі: 1400 кг
Максимальна швидкість переміщення: 2000 мм/сек
Тип керування: автоматичний
Програмне забезпечення: TouchDMIS CAD
Контролер: Renishaw MCU2 Lite
Переваги:
Велика зона вимірювання 1200×1000×800 мм
Вантажопідйомність до 1400 кг
Точність 1,7 мкм + 3L/1000
Високошвидкісне переміщення до 2000 мм/сек
Стабільна гранітна конструкція
Автоматичний контроль складних деталей
Інтеграція з CAD-моделями
Програмне забезпечення TouchDMIS
Сенсорний дисплей 27 дюймів
Професійний контролер Renishaw MCU2 Lite
Комплект поставки:
Координатно-вимірювальна машина Coord3 UNIVERSAL
Програмне забезпечення TouchDMIS CAD
Промисловий комп’ютер
Сенсорний монітор 27"
Контролер Renishaw MCU2 Lite
Комплект документації
Паспорт та сертифікати
