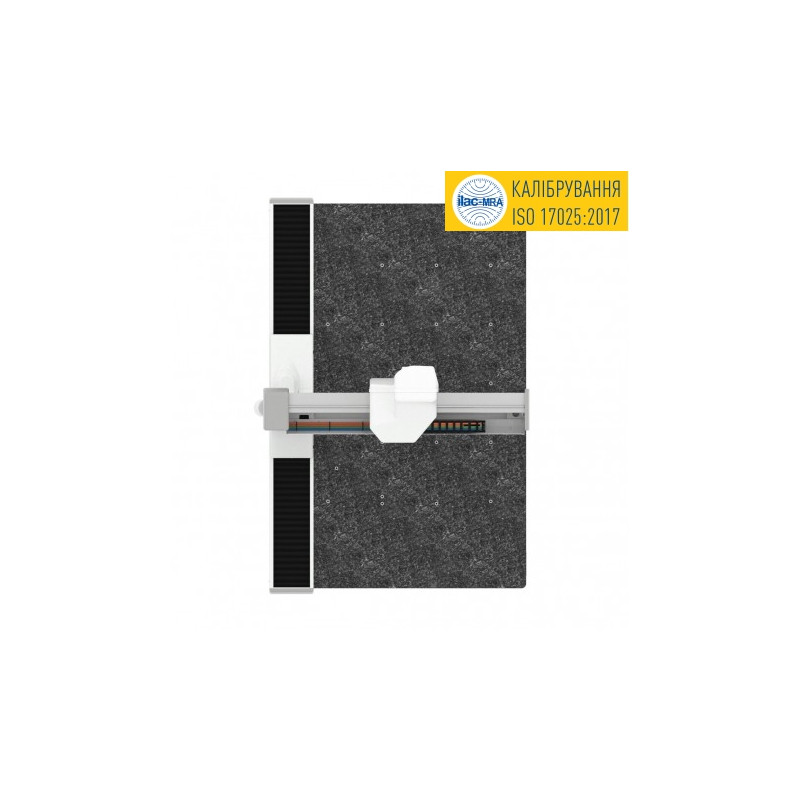

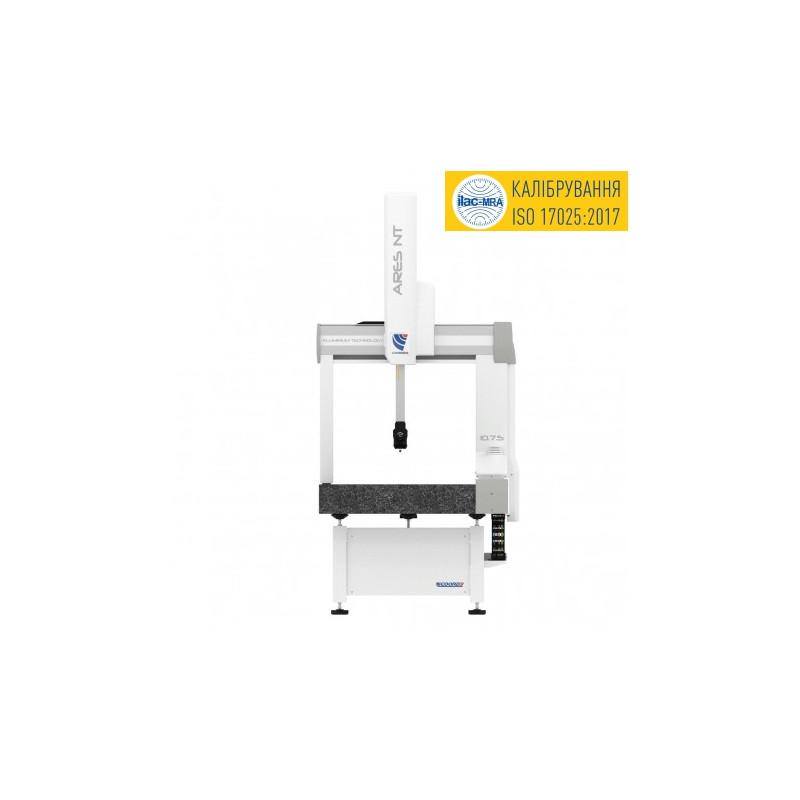

Автоматическая 3D КИМ ARES 1200×650×700
Автоматическая координатно-измерительная машина Coord3 ARES 1200×650×700 предназначена для высокоточного трёхмерного контроля деталей с увеличенной высотой измерений. Оборудование обеспечивает надёжный контроль сложных изделий и соответствует требованиям современных производств с высокими стандартами качества.
Описание
Coord3 ARES 1200×650×700 представляет собой автоматическую координатно-измерительную машину итальянского производства, разработанную для выполнения точных измерений крупногабаритных и высоких деталей сложной формы.
Рабочая область 1200×650×700 мм позволяет выполнять полный контроль изделий значительной высоты, включая корпусные элементы, технологическую оснастку, авиационные компоненты и другие ответственные детали.
Высокостабильная гранитная база обеспечивает устойчивость конструкции и сохраняет точность измерений даже при интенсивной эксплуатации оборудования в производственных условиях.
КИМ обладает дискретностью 0,0001 мм и погрешностью 2,3 мкм + 3,3L/1000, что позволяет проводить измерения с высокой достоверностью и повторяемостью результатов.
Для программирования процессов контроля используется программное обеспечение TouchDMIS с расширенным CAD-модулем, поддерживающим импорт цифровых моделей и автоматическое создание измерительных программ.
Система комплектуется промышленным компьютером с сенсорным экраном 27 дюймов и профессиональным контроллером Renishaw MCU2 Lite для удобного управления измерительными операциями.
Скорость перемещения до 1500 мм/сек способствует повышению производительности и сокращению времени выполнения измерительных циклов.
МИКРОТЕХ выполняет поставку оборудования, установку, калибровку, обучение персонала и сервисное сопровождение на протяжении всего срока эксплуатации.
Характеристики:
Тип оборудования: автоматическая координатно-измерительная машина
Модель: ARES
Артикул: 12.07.07
Производитель: Coord3
Страна производства: Италия
Диапазон измерений: 1200×650×700 мм
Погрешность: 2,3 мкм + 3,3L/1000
Дискретность: 0,0001 мм
Материал основания: гранит
Максимальная масса детали: 700 кг
Максимальная скорость перемещения: 1500 мм/сек
Тип управления: автоматический
Программное обеспечение: TouchDMIS CAD
Контроллер: Renishaw MCU2 Lite
Преимущества:
Увеличенная высота измерений 700 мм
Точность 2,3 мкм + 3,3L/1000
Рабочая зона 1200×650×700 мм
Высокостабильное гранитное основание
Автоматизированный контроль сложных деталей
Поддержка CAD-моделей
Программное обеспечение TouchDMIS
Скорость перемещения до 1500 мм/сек
Сенсорный монитор 27 дюймов
Полный комплекс сервисных услуг
Комплект поставки:
Координатно-измерительная машина Coord3 ARES
Программное обеспечение TouchDMIS CAD
Промышленный компьютер
Сенсорный монитор 27"
Контроллер Renishaw MCU2 Lite
Комплект документации
Паспорт и сертификаты
