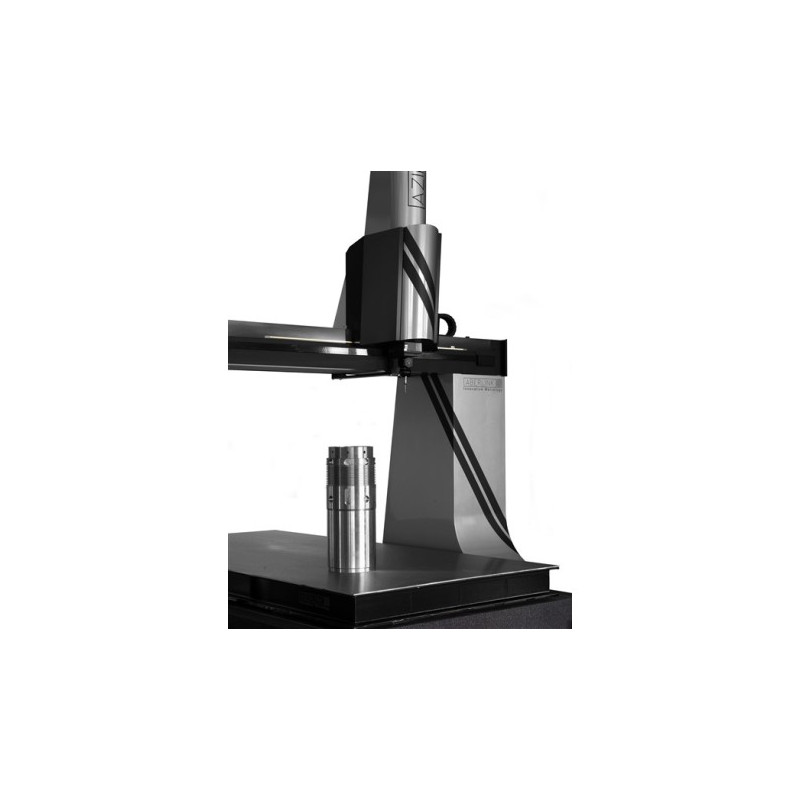

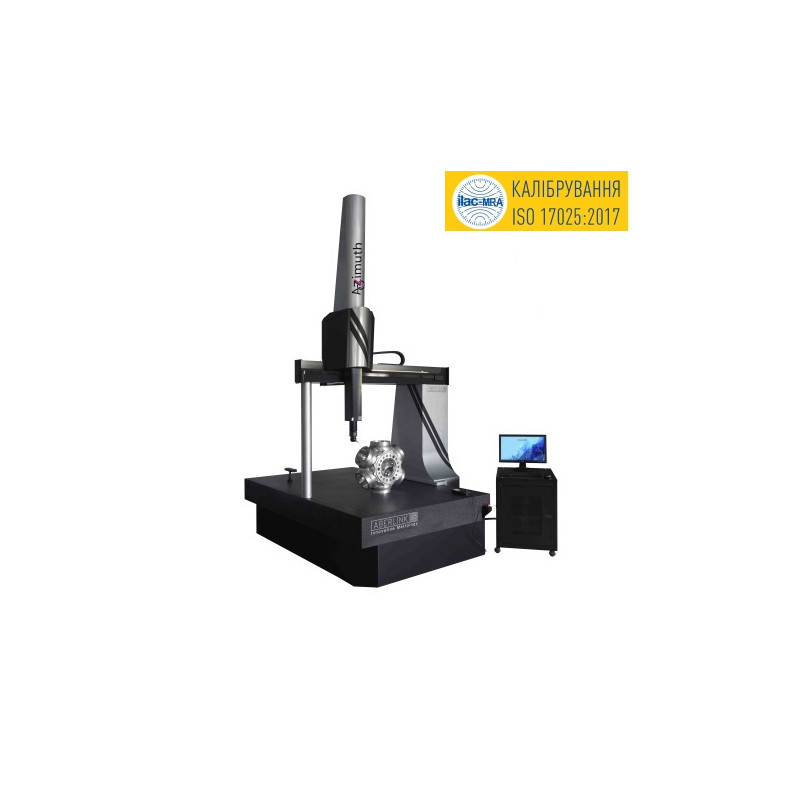

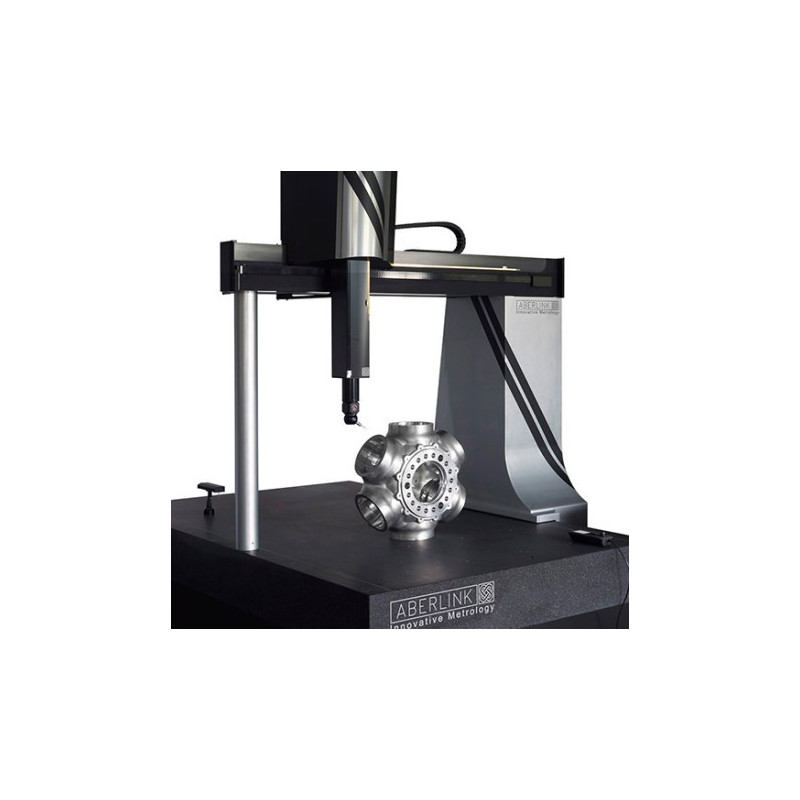

Автоматична КВМ 3Д 1200x3000x1000 AZIMUTH

Автоматична 3D КВМ Aberlink AZIMUTH 1200×3000×1000

AZIMUTH 1200×3000×1000 — це максимальна конфігурація флагманської великогабаритної КВМ Aberlink, створена для роботи з деталями масою до 6000 кг та для вимірювань на екстремально великих відстанях по осі Y — 3 метри.

Модель орієнтована на заводи, де потрібна швидкість, стабільність та надвисока точність, гарантована субмікронними шкалами та інноваційним приводом.

ХАРАКТЕРИСТИКИ

• Діапазон вимірювань: 1200 × 3000 × 1000 мм

• Похибка: 2,6 + L/250 мм

• Дискретність: 0,0001 мм

• Тип: автоматична

• Максимальна вага деталі: 1500 кг (до 6000 кг на спеціальній плиті)

• Швидкість переміщення: 650 мм/с

• Температурний режим: 0–45 °C

• База: гранітна або комбінована

• Комплектація: ПК + монітор 22”, TP20 Renishaw, набір щупів, принтер

ОПИС

AZIMUTH 1200×3000×1000 — це не просто збільшена версія стандартної КВМ. Вона зібрана на основі інженерних рішень аерокосмічної галузі:
портал виготовлений із алюмінію з осередковою (honeycomb) структурою, що забезпечує оптимальне співвідношення жорсткості та ваги.

Великий хід осі Y у 3000 мм поєднується з точністю субмікронного рівня — завдяки унікальній системі приводів без люфту, високоточним енкодерам та компенсованим картам похибок.

Спеціальна опорна плита дозволяє рівномірно розподіляти навантаження від деталей масою до 6 тонн, не впливаючи на точність вимірювань.

ПЕРЕВАГИ МОДЕЛІ

• Довгий робочий хід Y — 3 метри

• Вимірювання важких деталей до 6000 кг

• Субмікронні шкали на всіх осях

• Алюмінієва легка траверса з технологій Formula 1

• Приводи без холостого ходу — швидке переміщення

• Оптимізована конструкція для цехових умов

• Повністю алюмінієвий портал + гранітний стіл

• Безкоштовні оновлення програмного забезпечення Aberlink

• Офіційний представник в Україні — МІКРОТЕХ
