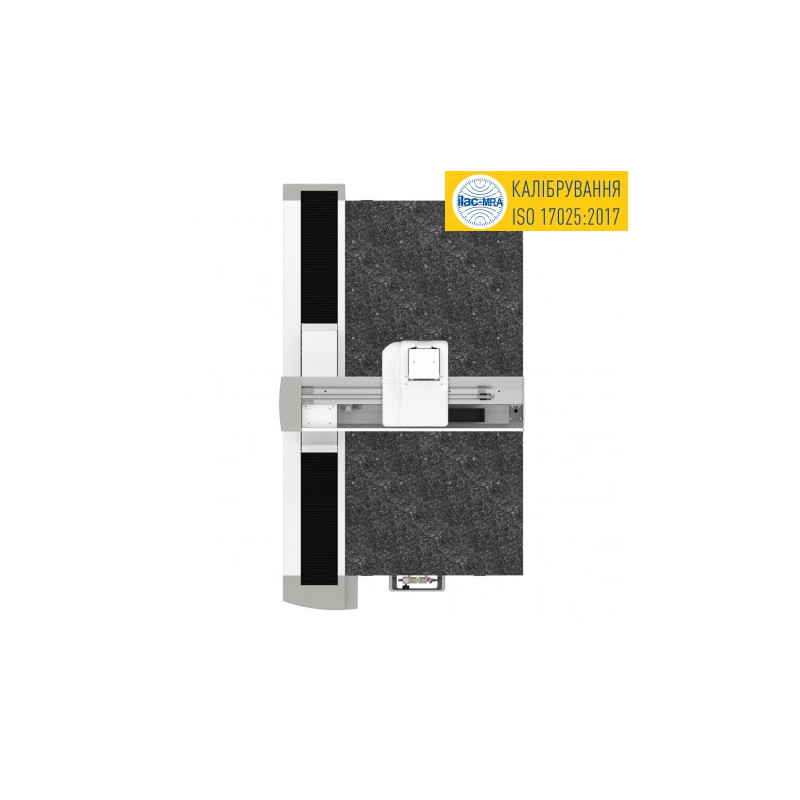

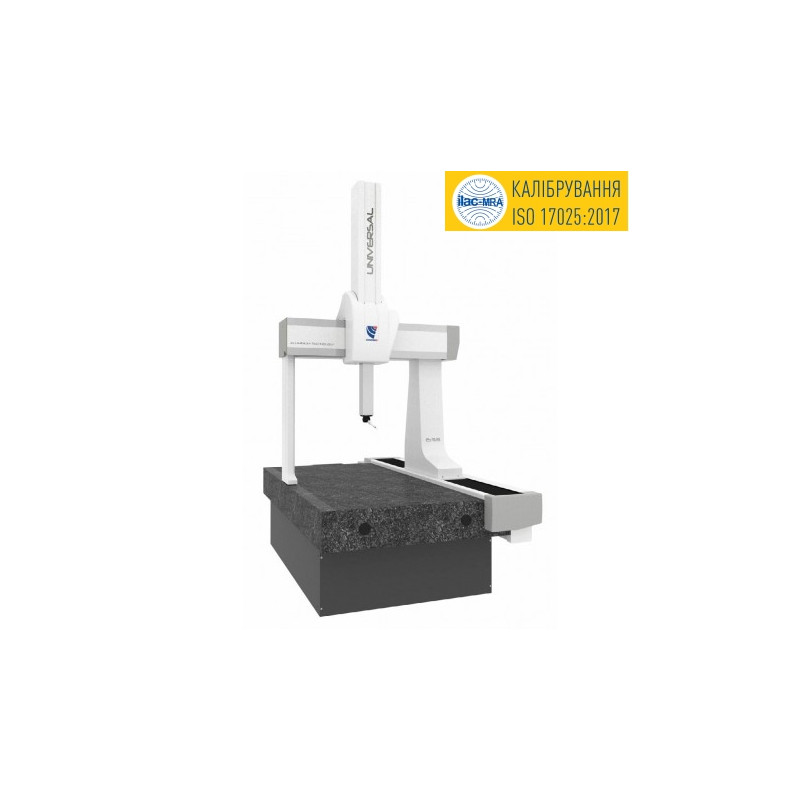

Автоматична 3D КВМ UNIVERSAL 1500×1200×1000
Автоматична координатно-вимірювальна машина Coord3 UNIVERSAL 1500×1200×1000 створена для високоточного контролю великогабаритних деталей та складних виробів у промисловому виробництві. Модель поєднує великий вимірювальний об’єм, значну вантажопідйомність і стабільні метрологічні характеристики для найвідповідальніших завдань контролю.
Опис
Coord3 UNIVERSAL 1500×1200×1000 — високопродуктивна координатно-вимірювальна машина преміального класу, призначена для тривимірного контролю геометрії деталей великого розміру в автомобільній, авіаційній, енергетичній та машинобудівній галузях.
Завдяки збільшеній зоні вимірювання 1500×1200×1000 мм обладнання дозволяє проводити комплексний контроль масивних корпусних деталей, штампів, прес-форм, вузлів промислового обладнання та інших виробів зі складною просторовою геометрією.
Гранітна основа забезпечує високу жорсткість конструкції та мінімізує вплив температурних коливань і механічних навантажень на результати вимірювань. Машина здатна працювати з деталями масою до 1800 кг без втрати точності та стабільності.
Похибка вимірювання становить 2,4 мкм + 3L/1000 при дискретності 0,0001 мм, що дозволяє використовувати систему для виконання найскладніших метрологічних операцій та сертифікаційного контролю продукції.
Для автоматизації вимірювальних процесів використовується програмне забезпечення TouchDMIS із повноцінним CAD-модулем. Система підтримує імпорт тривимірних моделей, створення автоматичних програм контролю та формування розгорнутих звітів про результати вимірювань.
Керування КВМ здійснюється через потужний промисловий комп’ютер із 27-дюймовим сенсорним дисплеєм та професійний контролер Renishaw MCU2 Lite, що забезпечує максимальну зручність роботи оператора.
МІКРОТЕХ виконує встановлення обладнання, калібрування, введення в експлуатацію, навчання персоналу та сервісну підтримку протягом усього життєвого циклу машини.
Характеристики:
Тип обладнання: автоматична координатно-вимірювальна машина
Модель: UNIVERSAL
Артикул: 15.12.10
Виробник: Coord3
Країна виробництва: Італія
Діапазон вимірювання: 1500×1200×1000 мм
Похибка: 2,4 мкм + 3L/1000
Дискретність: 0,0001 мм
Матеріал бази: граніт
Максимальна маса деталі: 1800 кг
Максимальна швидкість переміщення: 1200 мм/сек
Тип керування: автоматичний
Програмне забезпечення: TouchDMIS CAD
Контролер: Renishaw MCU2 Lite
Переваги:
Збільшена робоча зона 1500×1200×1000 мм
Контроль важких деталей масою до 1800 кг
Стабільна гранітна конструкція
Висока точність для складних вимірювальних задач
Робота з CAD-моделями та цифровими кресленнями
Автоматичне програмування контролю
Професійний контролер Renishaw
Сенсорний дисплей 27 дюймів
Надійність для безперервної експлуатації
Комплексна підтримка від МІКРОТЕХ
Комплект поставки:
Координатно-вимірювальна машина Coord3 UNIVERSAL
Програмне забезпечення TouchDMIS CAD
Промисловий комп’ютер
Сенсорний монітор 27"
Контролер Renishaw MCU2 Lite
Технічна документація
Паспорт та сертифікати
