3D АВТОМАТИЧНА ПОРТАТИВНА КВМ C4

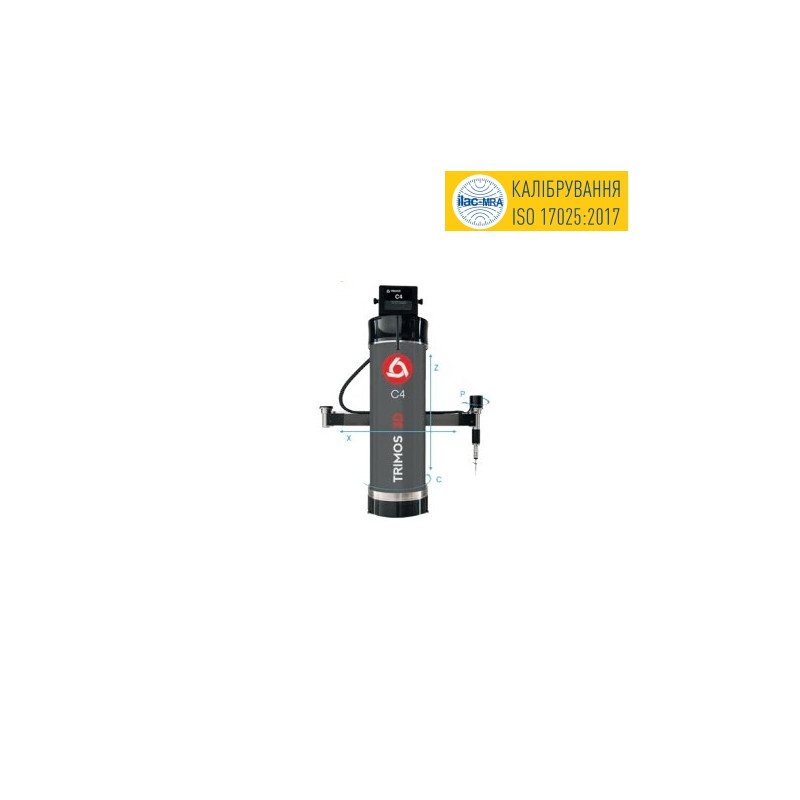

3D автоматична портативна КВМ Trimos C4 — компактна вимірювальна система нового покоління

Trimos C4 — це легка, мобільна та високоточна 3D координатно-вимірювальна машина, створена спеціально для роботи прямо у виробничому середовищі, без потреби переносити деталі у метрологічну лабораторію.
Всього 13,6 кг ваги, повноцінний ЧПК-функціонал та можливість вимірювань у будь-якій точці цеху роблять C4 однією з найзручніших портативних КВМ у світі.

ХАРАКТЕРИСТИКИ

• Діапазон вимірювання: D700 × 250 мм

• Тип: портативна

• Маса: 13,6 кг

• Похибка: 3 + D/100 мкм

• Лінійна точність: 5 + L/100 мкм

• Конфігурація: 4 осі (дві лінійні + дві обертальні 360°)

ОПИС

Trimos C4 створена спеціально для тих виробництв, де кожна секунда має значення. Замість того, щоб транспортувати деталі до великої координатної машини, C4 переноситься до деталі — навіть якщо вона встановлена на верстаті або є частиною великої складальної конструкції.

Основні переваги конструкції:

🔹 4-вісьова кінематика

• X і Z — лінійні вісі

• Обертання бази: 360°

• Обертання датчика: 360°
  Це дозволяє вимірювати деталі складної геометрії та працювати у важкодоступних точках.

🔹 Унікальний циліндричний діапазон D700 × 250 мм

Підходить для контролю середніх та великих корпусних деталей, осей, втулок, елементів машинобудування.

🔹 Портативність

Вага всього 13,6 кг — інструмент можна переносити однією рукою, перевозити між цехами, брати на наладку.

🔹 Призначення

• оперативний контроль у цеху

• перевірка деталей між операціями

• вимірювання без зупинки виробництва

• контроль у польових умовах

ПЕРЕВАГИ TRIMOS C4

• Розгортання за 1–2 хвилини

• Повноцінна точність КВМ у портативному форматі

• Універсальність завдяки двом поворотним осям

• Підходить для деталей діаметром до 700 мм

• Сумісність із сучасним метрологічним ПЗ

• Ідеальна для інструментальних, ремонтних та машинобудівних цехів
