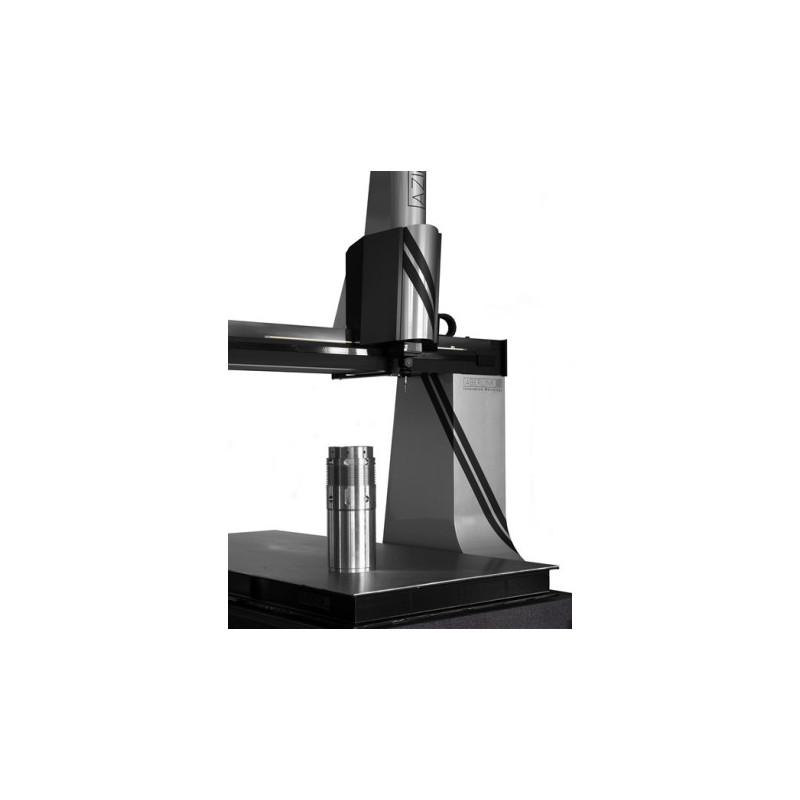

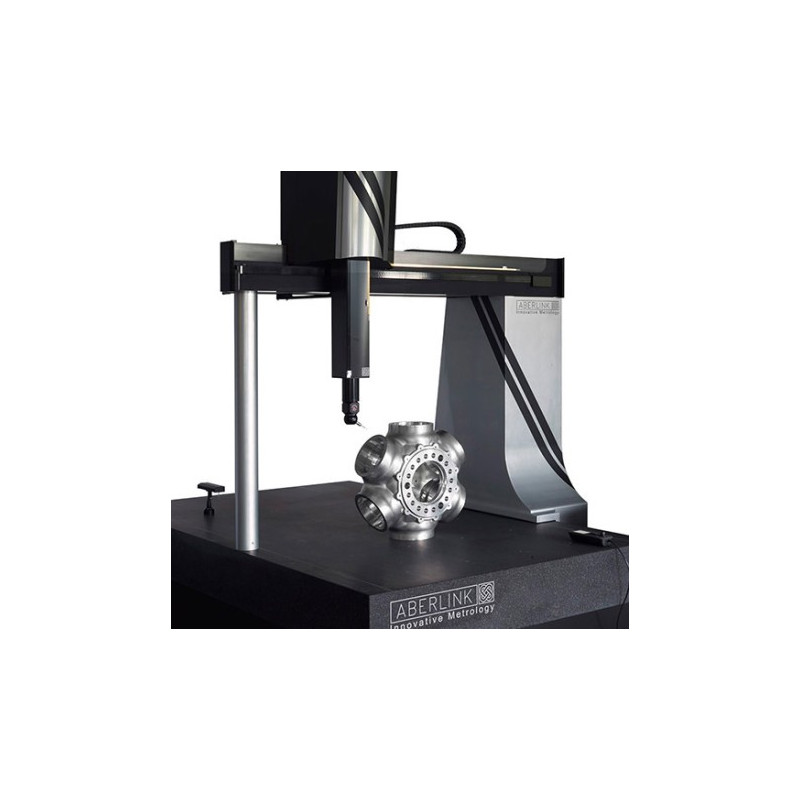

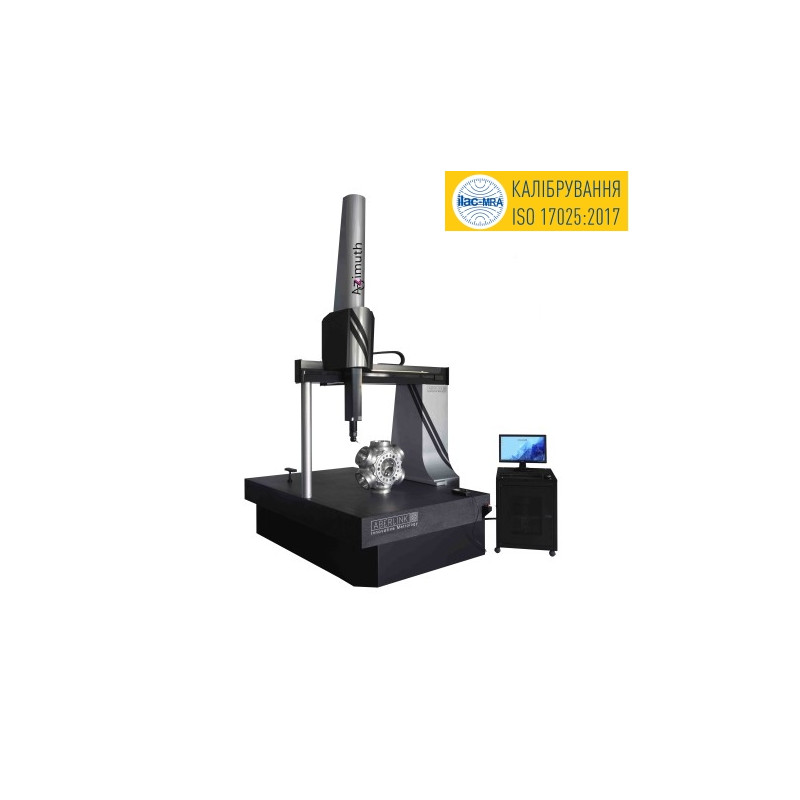

Автоматична КВМ 3Д 1200x2000x1000 AZIMUTH

Автоматична 3D КВМ Aberlink AZIMUTH 1200×2000×1000

AZIMUTH — це флагманська великогабаритна координатно-вимірювальна машина Aberlink, створена для контролю масивних деталей вагою до 6000 кг. Завдяки унікальній конструкції порталу та інноваційній системі приводів, Azimuth поєднує високу точність, низьку інерційність та продуктивність, недосяжні для традиційних масивних КВМ.

Ідеальна для авіаційної, енергетичної, важкої машинобудівної та оборонної промисловості.

Характеристики

• Діапазон вимірювань: 1200 × 2000 × 1000 мм

• Похибка: 2,6 + L/250 мм

• Дискретність: 0,0001 мм

• Тип: автоматична

• Макс. вага деталі: 1500 кг (опція — до 6000 кг)

• Швидкість переміщення: 650 мм/с

• Температурний діапазон: 0–45 °C

• База: граніт або комбінована

• Комплектація: ПК, 22” монітор, принтер, TP20 Renishaw, набір щупів

Опис

На відміну від звичайних "збільшених" КВМ, AZIMUTH проектувалась з нуля як машина для важких та великогабаритних деталей. Портал з алюмінієвої конструкції з осередковою структурою — технологія, запозичена з формули 1 та авіабудування — забезпечує неймовірне співвідношення жорсткості та ваги.

Спеціально розроблена плита рівномірно розподіляє навантаження по опорам та дозволяє працювати з масою до 6000 кг, не втрачаючи точності.

Унікальна система приводів, новий привід осі Y та субмікронні шкали формують високу повторюваність і стабільність результатів у всьому діапазоні вимірювань — навіть при максимальних габаритах Y до 3 метрів.

Переваги AZIMUTH

• Контроль деталей масою до 6 тонн

• Аерокосмічний алюмінієвий портал з надвисокою жорсткістю

• Привідна система, створена спеціально для великогабаритних КВМ

• Субмікронні лінійні шкали з винятковою стабільністю

• Доступні конфігурації Y від 1000 до 3000 мм

• Стандартно оснащена маніпулятором із сенсорним модулем

• Безкоштовні оновлення ПЗ Aberlink
