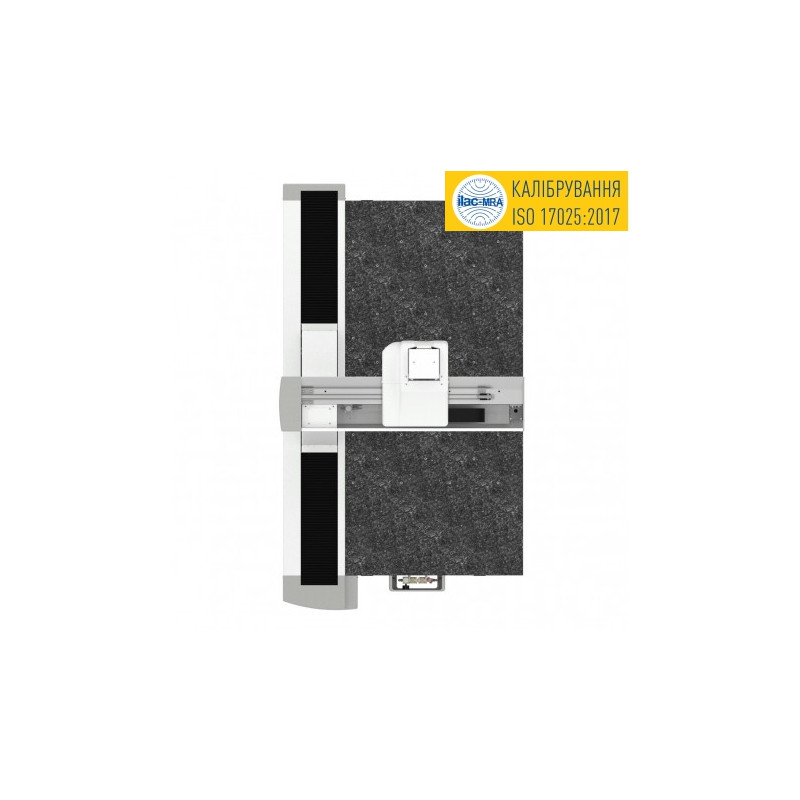

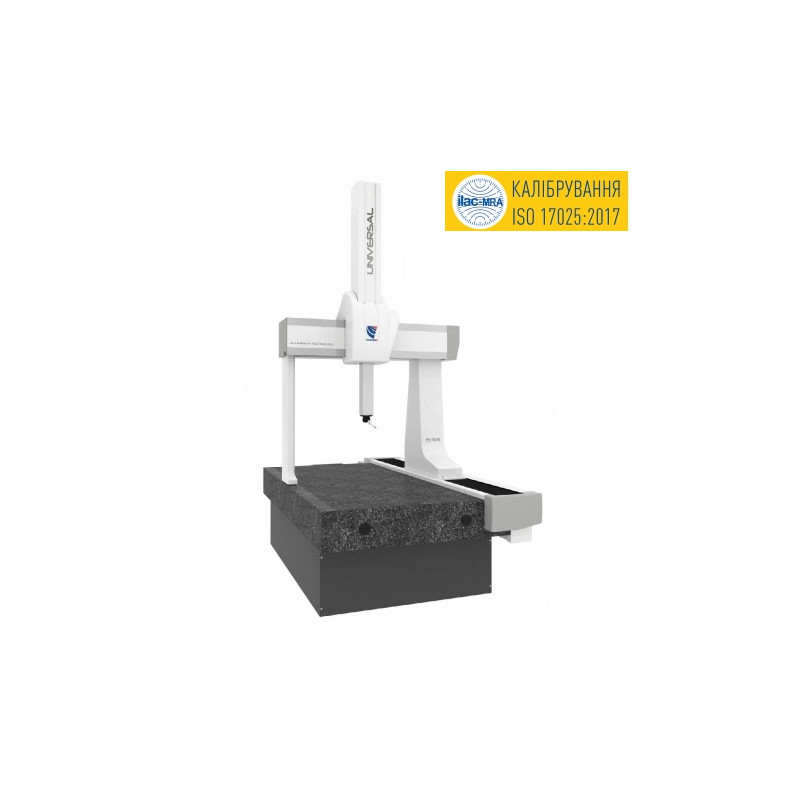

Автоматична КВМ 3Д 1500x1000x1000 UNIVERSAL

Автоматична 3D КВМ UNIVERSAL 1500×1000×1000

Автоматична координатно-вимірювальна машина Coord3 UNIVERSAL 1500×1000×1000 призначена для високоточного контролю великогабаритних деталей та складних просторових виробів. Модель поєднує значний вимірювальний об’єм, високу точність і надійну конструкцію для роботи у виробничих умовах.

Опис

Coord3 UNIVERSAL 1500×1000×1000 — професійна автоматична координатно-вимірювальна машина італійського виробництва для виконання точного тривимірного контролю деталей у машинобудуванні, авіаційній галузі, енергетиці, інструментальному виробництві та інших високотехнологічних сферах.

Робочий діапазон 1500×1000×1000 мм дозволяє виконувати вимірювання великогабаритних компонентів, корпусних деталей, прес-форм, штампів та інших виробів зі складною геометрією без необхідності багаторазового позиціонування.

Основою конструкції служить масивна гранітна база, яка забезпечує максимальну жорсткість, вібростійкість та стабільність результатів вимірювань навіть під час контролю деталей вагою до 1500 кг.

Машина має дискретність 0,0001 мм та похибку 2,4 мкм + 3L/1000, що дозволяє виконувати високоточний контроль відповідно до сучасних міжнародних вимог метрології.

Для програмування та аналізу вимірювань використовується програмне забезпечення TouchDMIS із CAD-модулем, яке забезпечує імпорт 3D-моделей, створення автоматизованих програм контролю та формування детальних звітів.

Система комплектується промисловим комп’ютером із 27-дюймовим сенсорним дисплеєм та професійним контролером Renishaw MCU2 Lite, що забезпечують комфортне керування процесом вимірювань.

Максимальна швидкість переміщення 1200 мм/сек дозволяє ефективно виконувати контроль складних деталей із великою кількістю вимірювальних елементів.

МІКРОТЕХ забезпечує поставку обладнання, монтаж, калібрування, навчання персоналу та подальшу сервісну підтримку.

Характеристики:

Тип обладнання: автоматична координатно-вимірювальна машина

Модель: UNIVERSAL

Артикул: 15.10.10

Виробник: Coord3

Країна виробництва: Італія

Діапазон вимірювання: 1500×1000×1000 мм

Похибка: 2,4 мкм + 3L/1000

Дискретність: 0,0001 мм

Матеріал бази: граніт

Максимальна вага деталі: 1500 кг

Максимальна швидкість переміщення: 1200 мм/сек

Тип керування: автоматичний

Програмне забезпечення: TouchDMIS CAD

Контролер: Renishaw MCU2 Lite

Переваги:

Великий вимірювальний об’єм 1500×1000×1000 мм
Контроль деталей масою до 1500 кг
Висока точність для складних метрологічних задач
Стабільна гранітна конструкція
Робота з CAD-моделями та цифровими кресленнями
Автоматизоване програмування вимірювань
Сенсорний дисплей 27 дюймів
Професійний контролер Renishaw MCU2 Lite
Оптимальна швидкість для серійного контролю
Повний цикл впровадження від МІКРОТЕХ

Комплект поставки:

Координатно-вимірювальна машина Coord3 UNIVERSAL
Програмне забезпечення TouchDMIS CAD
Промисловий комп’ютер
Сенсорний монітор 27"
Контролер Renishaw MCU2 Lite
Комплект документації
Паспорт та сертифікати
