3Д КВМ HORIZON АВТОМАТИЧНА 800x1600x600

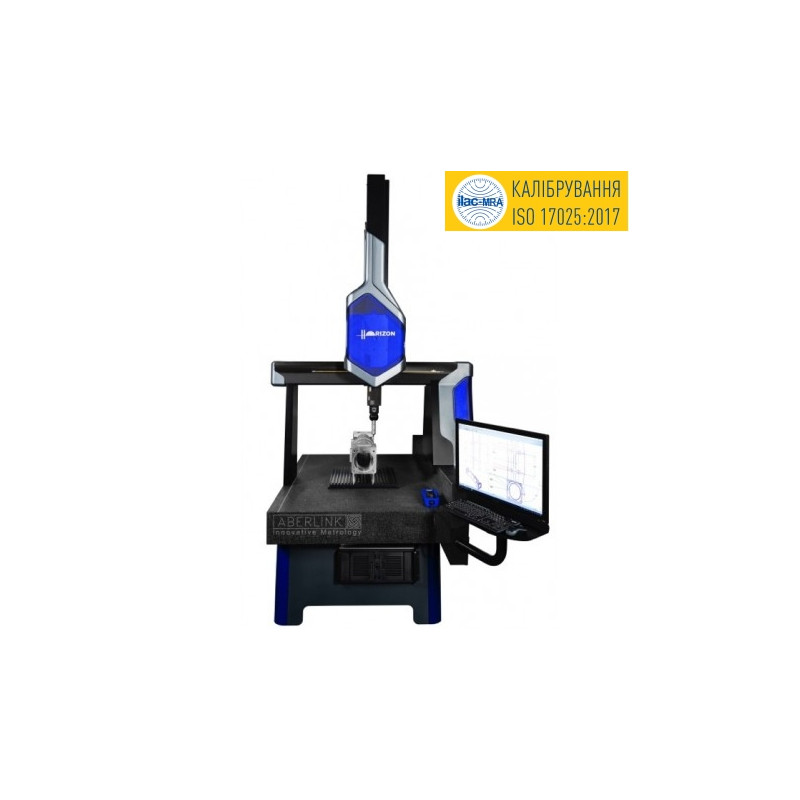

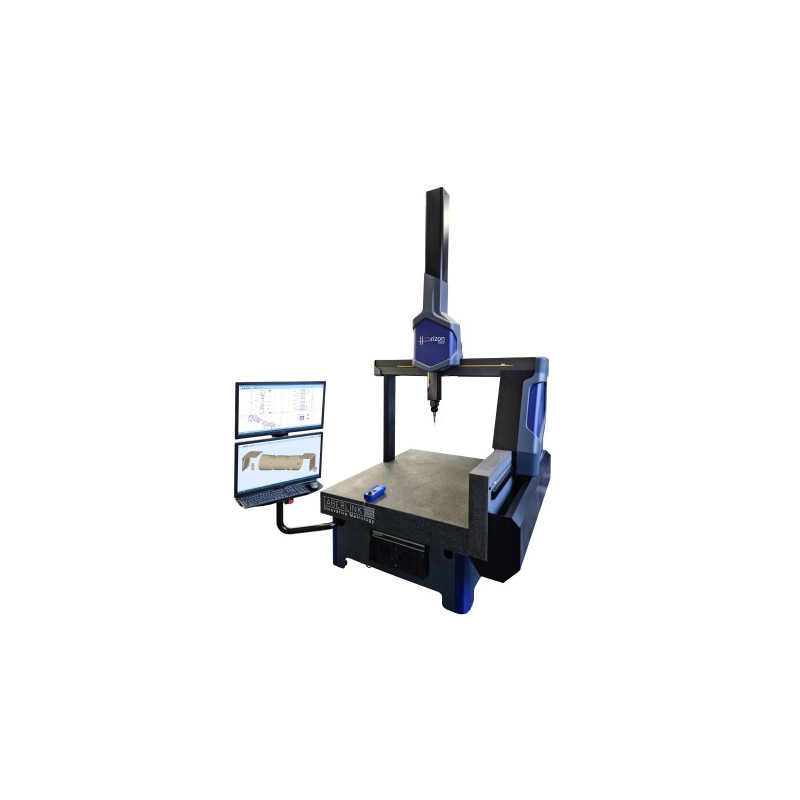

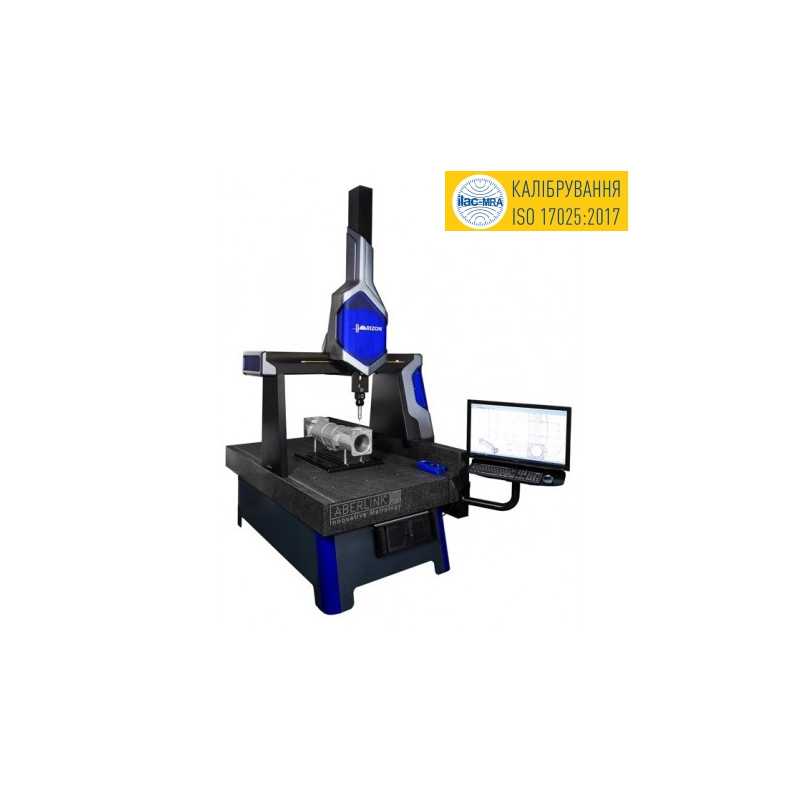

3D КВМ Aberlink HORIZON 800×1600×600 — автоматична субмікронна координатно-вимірювальна машина

Horizon 800×1600×600 — високоточна автоматична КВМ нового покоління, призначена для прецизійного контролю масивних та довгих деталей.
Це розширена версія моделі Horizon із подовженим ходом осі Y — 1600 мм, що дозволяє працювати з великогабаритними об’єктами без втрати точності.

ХАРАКТЕРИСТИКИ

• Діапазон вимірювання: 800 × 1600 × 600 мм

• Тип: автоматична

• Похибка: 1,75 + L/250 мкм

• Дискретність координат: 0,1 мкм

• Максимальне навантаження на стіл: 1000 кг

• Рік розробки серії: 2020

ОПИС

Aberlink Horizon — це субмікронна КВМ, створена з акцентом на продуктивність та надвисоку точність.
Версія 800×1600×600 отримала повний набір технологій Horizon, включаючи:

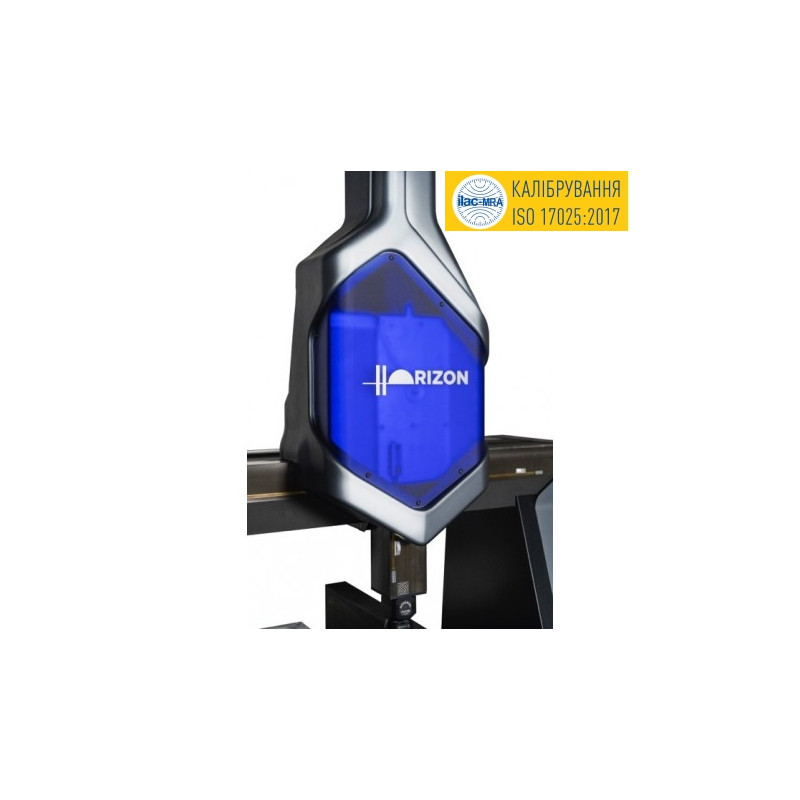

Бездотикові приводи нового покоління

• забезпечують плавність та стабільність руху,

• дозволяють досягти прискорення до 1020 мм/с²,

• істотно зменшують зношування механіки,

• оптимізовані для скануючих головок Renishaw.

Субмікронна дискретність 0,1 мікрон

Гарантує точне позиціонування у всьому діапазоні ходу осей.

Температурна компенсація у стандартній комплектації

Стабільні результати навіть у змінних цехових умовах.

Посилена конструкція

Гранітний стіл витримує навантаження до 1 тонни, що дозволяє контролювати великі деталі без зміни геометрії.

Готова до роботи «з коробки»

Базова комплектація включає:

• ПЗ Aberlink з інтуїтивним інтерфейсом,

• промисловий ПК,

• поворотну головку,

• комплект щупів Renishaw.

Опції дооснащення

• головки Renishaw RTP20, PH10T, PH10M, PH20, MH20i;

• оптична камера для 2D-контролю;

• CAD-модулі.

МІКРОТЕХ забезпечує встановлення, навчання, калібрування та сервісне обслуговування, включаючи щорічне перекалібрування машини.

ПЕРЕВАГИ

• Довгий вимірювальний хід Y — 1600 мм

• Бездотикові приводи → плавність та високе прискорення

• Субмікронна дискретність 0,1 мкм

• Температурна компенсація у базовій комплектації

• Стіл для деталей масою до 1000 кг

• Сумісність зі сканувальними головками Renishaw

• Висока точність при великому діапазоні ходу

• Офіційне сервісне обслуговування МІКРОТЕХ
