Датчик TP20 LF для КИМ Aberlink

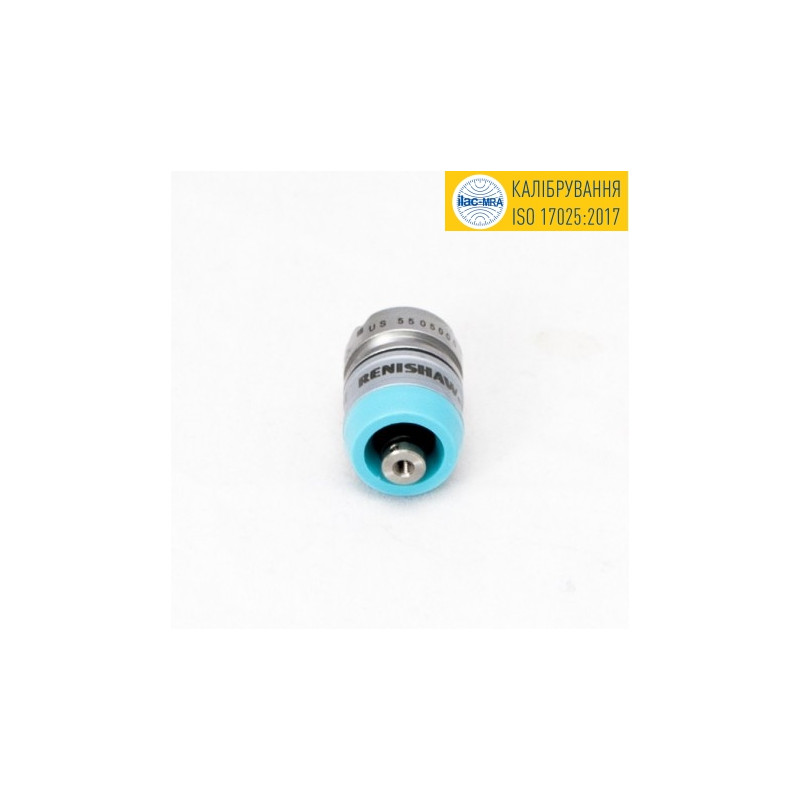

Renishaw TP20 LF — модуль низкого усилия для КИМ Aberlink

Модуль TP20 LF производства Renishaw предназначен для координатно-измерительных машин Aberlink и используется для высокоточного контактного контроля деликатных деталей и компонентов, чувствительных к нагрузке.

Описание

TP20 LF представляет собой модуль датчика с низким усилием срабатывания серии TP20 и маркируется зелёным колпачком. Модель специально разработана для измерений, где необходимо минимизировать контактную нагрузку на деталь или исключить деформацию контролируемых поверхностей.

Система TP20 имеет модульную конструкцию, состоящую из корпуса датчика и сменных модулей щупа. Это позволяет быстро изменять конфигурацию измерительной системы в зависимости от геометрии изделия и требований к точности контроля.

Модули могут заменяться вручную или автоматически без повторной квалификации наконечника щупа, что значительно ускоряет перенастройку координатно-измерительной машины и оптимизирует процесс контроля.

TP20 LF оптимально подходит для работы с тонкостенными деталями, деликатными поверхностями и компонентами, где даже небольшое усилие может повлиять на результат измерения.

Модуль поддерживает использование стальных и твердосплавных щупов длиной до 30 мм. Использование звездообразных и коленчатых щупов для данной модификации не рекомендуется, что обеспечивает стабильность работы при минимальном усилии срабатывания.

Низкая контактная нагрузка и высокая повторяемость измерений делают TP20 LF эффективным решением для прецизионных метрологических задач.

Характеристики:

Тип: модуль датчика TP20

Модель: TP20 LF

Артикул: A-1371-0392

Производитель: Renishaw

Тип модуля: низкого усилия

Маркировка: зелёный колпачок

Совместимость: система TP20

Максимальная длина щупов: 30 мм

Тип щупов: стальные и твердосплавные

Поддержка коленчатых щупов: нет

Поддержка звездообразных щупов: нет

Тип измерения: контактный триггерный

Страна производства: Великобритания

Преимущества:

Низкое усилие срабатывания
Подходит для деликатных деталей
Минимальная нагрузка на поверхность
Высокая точность измерений
Совместимость с TP20
Быстрая замена модулей
Без повторной переквалификации
Стабильное триггерное срабатывание
Компактная конструкция
Надёжность Renishaw

Комплект поставки:

Модуль Renishaw TP20 LF
Техническая документация
Защитная упаковка
