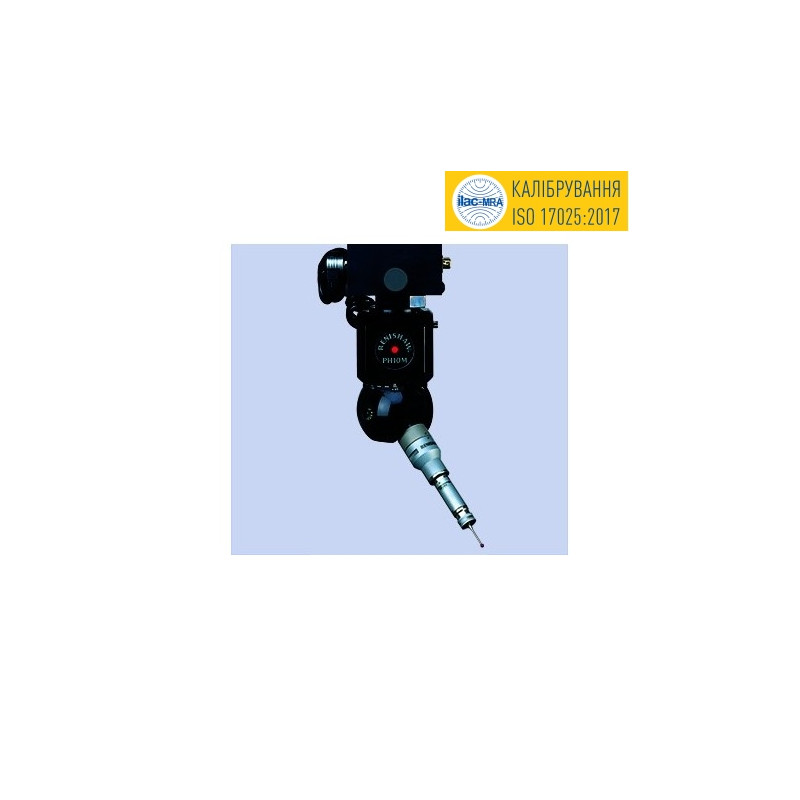

Ручная головка PH10M для КИМ Aberlink

Renishaw PH10M PLUS — моторизованная индексируемая головка для КИМ Aberlink

Головка PH10M PLUS производства Renishaw предназначена для координатно-измерительных машин Aberlink и обеспечивает автоматическое высокоточное позиционирование измерительных датчиков при контроле сложных деталей.

Описание

Модель PH10M PLUS относится к серии моторизованных индексируемых головок Renishaw, позволяющих автоматически переориентировать датчик в различных положениях без участия оператора. Система поддерживает до 720 позиций индексирования с шагом 7,5°, что обеспечивает эффективный контроль многогранных и труднодоступных поверхностей.

Автоматическое шарнирное крепление гарантирует высокую повторяемость позиционирования датчика и стабильность результатов измерений даже при сложных траекториях контроля.

PH10M PLUS поддерживает использование удлинительных штанг длиной до 300 мм, что позволяет выполнять измерения глубоких отверстий, внутренних поверхностей и сложных геометрических элементов.

Головка обеспечивает полную совместимость с многопроводными датчиками Renishaw, включая TP7M и SP25M. Автоматическая смена датчиков выполняется через системы ACR1 или ACR3, что значительно повышает производительность координатно-измерительной машины.

Для точного выравнивания головки относительно КИМ могут использоваться модули регулировки AM1 для PH10M PLUS и AM2 для PH10MQ PLUS.

Система оптимально подходит для автоматизированных измерений, серийного контроля и метрологических задач с высокими требованиями к точности и скорости работы.

Характеристики:

Тип: моторизованная индексируемая головка для КИМ

Модель: PH10M PLUS

Производитель: Renishaw

Совместимость: КИМ Aberlink

Количество позиций: 720

Шаг индексирования: 7,5°

Максимальная длина удлинителя: 300 мм

Совместимые датчики: TP7M, SP25M

Совместимость с системами смены датчиков: ACR1, ACR3

Совместимые модули выравнивания: AM1, AM2

Длина: 450 мм

Страна производства: Великобритания

Преимущества:

720 позиций индексирования
Автоматическое позиционирование датчика
Шаг 7,5° для точного контроля
Высокая повторяемость измерений
Поддержка удлинителей до 300 мм
Совместимость с TP7M и SP25M
Автоматическая смена датчиков
Интеграция с ACR1 и ACR3
Профессиональная автоматизация КИМ
Надёжность Renishaw

Комплект поставки:

Головка Renishaw PH10M PLUS
Техническая документация
Защитная упаковка
