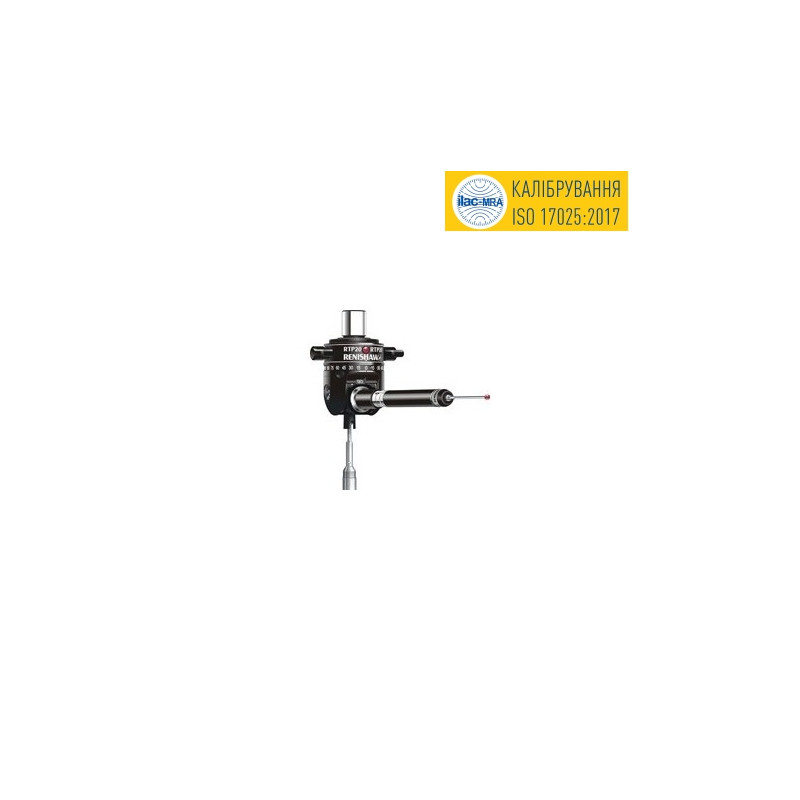

Головка RTP20 для КИМ Aberlink

Renishaw RTP20 — автоматизированная индексируемая головка для КИМ Aberlink

Головка RTP20 производства Renishaw предназначена для координатно-измерительных машин Aberlink с ЧПУ и обеспечивает автоматическое изменение положения датчика во время выполнения измерительных программ.

Описание

Модель RTP20 представляет собой автоматизированную индексируемую головку для КИМ, созданную на базе системы MH20i. Она позволяет изменять положение измерительного датчика без участия оператора, используя перемещения координатно-измерительной машины.

Индексирование по оси A выполняется в диапазоне от 0° до 90°, а по оси B — на полные 360°. Шаг индексирования составляет 15°, что обеспечивает стабильное позиционирование при контроле сложных геометрических элементов и многоплоскостных поверхностей.

Головка RTP20 оснащается датчиком TP20 и поддерживает использование щупов с резьбой M2. Это позволяет легко адаптировать систему под различные измерительные задачи и типы деталей.

Дополнительным преимуществом является совместимость с магазином автоматической смены щупов MCR20, что значительно повышает производительность координатно-измерительной машины при серийном контроле и автоматизированных измерениях.

RTP20 оптимально подходит для КИМ с ЧПУ, где требуется автоматизация измерительного процесса, высокая повторяемость и минимизация ручных операций.

Характеристики:

Тип: автоматизированная индексируемая головка для КИМ

Модель: RTP20

Производитель: Renishaw

Совместимость: КИМ Aberlink

Диапазон оси A: 0°–90°

Диапазон оси B: 360°

Дискретность индексирования: 15°

Совместимый датчик: TP20

Тип резьбы щупов: M2

Совместимость с магазином: MCR20

Длина: 168 мм

Страна производства: Великобритания

Преимущества:

Автоматическая индексация положения
Подходит для КИМ с ЧПУ
Высокая повторяемость измерений
Индексирование по двум осям
Совместимость с TP20
Поддержка щупов M2
Работа с магазином MCR20
Минимизация ручных операций
Эффективность серийного контроля
Надёжность Renishaw

Комплект поставки:

Головка Renishaw RTP20
Техническая документация
Защитная упаковка
