Датчик TP20 SF для КИМ Aberlink

Renishaw TP20 SF — стандартный модуль датчика для КИМ Aberlink

Модуль TP20 SF производства Renishaw предназначен для координатно-измерительных машин Aberlink и используется в составе контактной триггерной системы TP20 для высокоточного контроля деталей сложной геометрии.

Описание

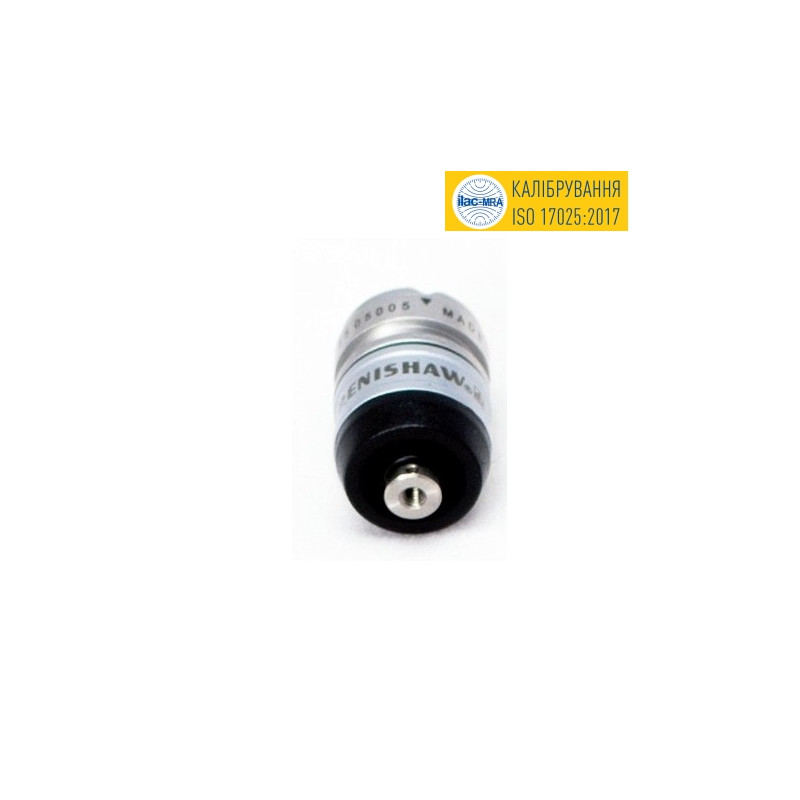

TP20 SF представляет собой стандартный силовой модуль датчика серии TP20 с чёрным маркировочным колпачком. Модуль разработан для универсальных измерительных задач и оптимально подходит для большинства стандартных применений с использованием удлинителей длиной до 50 мм.

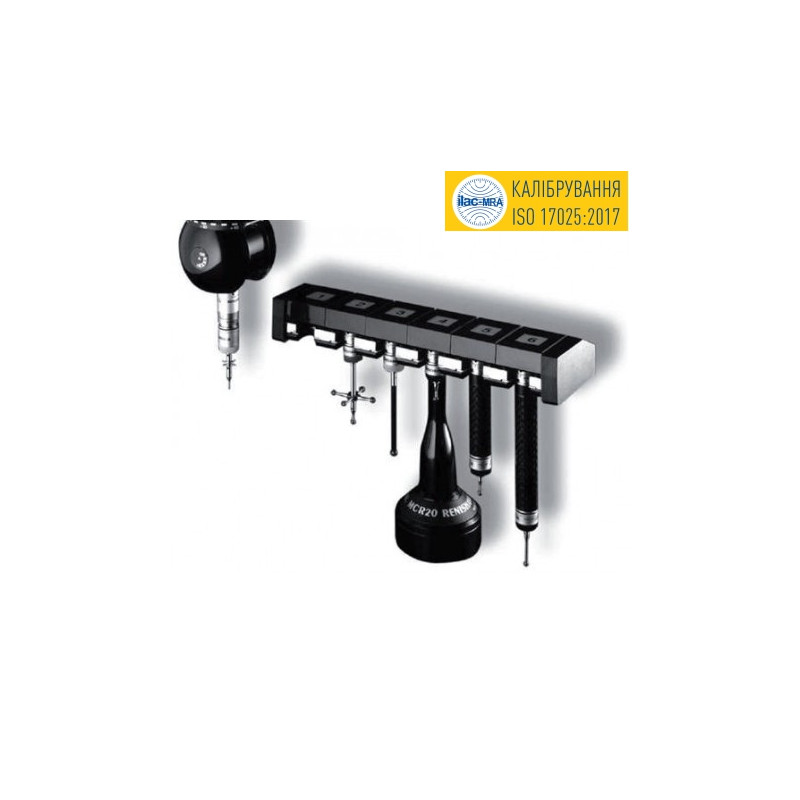

Система TP20 имеет модульную конструкцию, состоящую из корпуса датчика и сменных модулей щупа. Такая архитектура позволяет быстро изменять конфигурацию измерительной системы в зависимости от геометрии детали и условий доступа к контролируемым поверхностям.

Модули могут заменяться вручную или автоматически без необходимости повторной квалификации щупа, что значительно сокращает время перенастройки КИМ и повышает эффективность измерительного процесса.

Стандартный модуль TP20 SF поддерживает использование прямых щупов длиной до 50 мм, а также звездообразных и коленчатых щупов со смещением до 20 мм. Это позволяет выполнять контроль сложных элементов, внутренних поверхностей и труднодоступных зон.

Модуль обеспечивает стабильное срабатывание триггерной системы и высокую повторяемость измерений в промышленных и метрологических задачах.

Характеристики:

Тип: модуль датчика TP20

Модель: TP20 SF

Артикул: A-1371-0270

Производитель: Renishaw

Тип модуля: стандартный силовой

Маркировка: чёрный колпачок

Совместимость: система TP20

Максимальная длина прямых щупов: 50 мм

Максимальное смещение коленчатых щупов: 20 мм

Тип измерения: контактный триггерный

Страна производства: Великобритания

Преимущества:

Модульная система TP20
Быстрая замена модулей
Без повторной переквалификации
Совместимость с различными щупами
Высокая повторяемость измерений
Подходит для сложной геометрии
Поддержка автоматической смены
Компактная конструкция
Надёжное триггерное срабатывание
Качество Renishaw

Комплект поставки:

Модуль Renishaw TP20 SF
Техническая документация
Защитная упаковка
