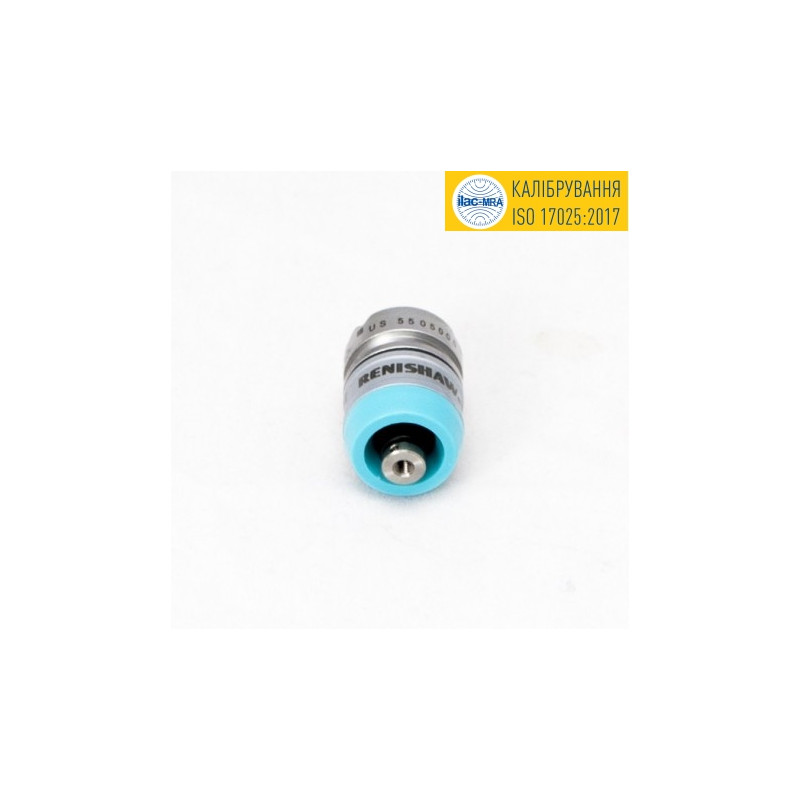

Датчик TP20 LF для КВМ Aberlink

Renishaw TP20 LF — модуль низького зусилля для КВМ Aberlink

Модуль TP20 LF виробництва Renishaw призначений для координатно-вимірювальних машин Aberlink та використовується для високоточного контактного контролю делікатних деталей і компонентів, чутливих до навантаження.

Опис

TP20 LF є модулем датчика з низьким зусиллям спрацьовування серії TP20 та маркується зеленим ковпачком. Модель спеціально розроблена для вимірювань, де необхідно мінімізувати контактне навантаження на деталь або уникнути деформації контрольованих поверхонь.

Система TP20 має модульну конструкцію, що складається з корпусу датчика та змінних модулів щупа. Це дозволяє швидко змінювати конфігурацію вимірювальної системи залежно від геометрії виробу та вимог до точності контролю.

Модулі можуть замінюватися вручну або автоматично без повторної перекваліфікації наконечника щупа, що значно прискорює переналаштування координатно-вимірювальної машини та оптимізує процес контролю.

TP20 LF оптимально підходить для роботи з тонкостінними деталями, делікатними поверхнями та компонентами, де навіть незначне зусилля може впливати на результат вимірювання.

Модуль підтримує використання сталевих і твердосплавних щупів довжиною до 30 мм. Використання зіркоподібних і колінчастих щупів для цієї модифікації не рекомендується, що забезпечує стабільність роботи при мінімальному зусиллі спрацювання.

Низьке контактне навантаження та висока повторюваність вимірювань роблять TP20 LF ефективним рішенням для прецизійних метрологічних задач.

Характеристики:

Тип: модуль датчика TP20

Модель: TP20 LF

Артикул: A-1371-0392

Виробник: Renishaw

Тип модуля: низького зусилля

Маркування: зелений ковпачок

Сумісність: система TP20

Максимальна довжина щупів: 30 мм

Тип щупів: сталеві та твердосплавні

Підтримка колінчастих щупів: ні

Підтримка зіркоподібних щупів: ні

Тип вимірювання: контактний тригерний

Країна виробництва: Велика Британія

Переваги:

Низьке зусилля спрацьовування
Підходить для делікатних деталей
Мінімальне навантаження на поверхню
Висока точність вимірювань
Сумісність із TP20
Швидка заміна модулів
Без повторної перекваліфікації
Стабільне тригерне спрацювання
Компактна конструкція
Надійність Renishaw

Комплект поставки:

Модуль Renishaw TP20 LF
Технічна документація
Захисне пакування
