Головка MH20i для КИМ Aberlink

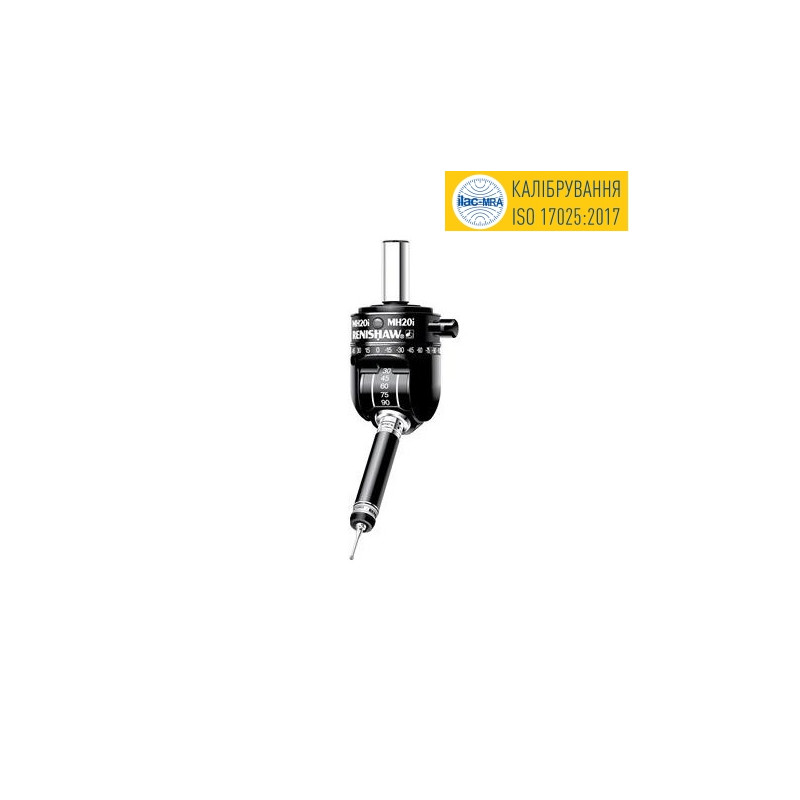

Renishaw MH20i — индексируемая головка для КИМ Aberlink

Головка MH20i производства Renishaw предназначена для координатно-измерительных машин Aberlink и обеспечивает точное позиционирование измерительного датчика при контроле сложных деталей.

Описание

Модель MH20i представляет собой ручную индексируемую головку для КИМ, позволяющую быстро изменять положение датчика при измерении труднодоступных поверхностей, отверстий и элементов сложной геометрии.

Индексирование по оси A выполняется в диапазоне от 0° до 90°, а по оси B — на полные 360°. Дискретность позиционирования составляет 15°, что обеспечивает стабильную и точную настройку измерительной системы под конкретную задачу.

Головка MH20i оптимально подходит для координатно-измерительных машин с ручным управлением, но также может использоваться на КИМ с ЧПУ. При эксплуатации в автоматизированных системах изменение положения выполняется оператором вручную.

В конструкцию интегрирован датчик TP20, поддерживающий использование щупов с резьбой M2. Это обеспечивает совместимость с различными измерительными конфигурациями и позволяет адаптировать систему под разные типы деталей.

Характеристики:

Тип: индексируемая головка для КИМ

Модель: MH20i

Производитель: Renishaw

Совместимость: КИМ Aberlink

Диапазон оси A: 0°–90°

Диапазон оси B: 360°

Дискретность индексирования: 15°

Встроенный датчик: TP20

Тип резьбы щупов: M2

Длина: 150 мм

Страна производства: Великобритания

Преимущества:

Точное позиционирование датчика
Индексирование по двум осям
Удобство контроля сложной геометрии
Совместимость с датчиком TP20
Поддержка щупов M2
Подходит для ручных КИМ
Возможность использования на КИМ с ЧПУ
Надёжная конструкция Renishaw
Быстрое перенастроение
Высокая повторяемость измерений

Комплект поставки:

Головка Renishaw MH20i
Техническая документация
Защитная упаковка
