Renishaw TP20 SF — стандартний модуль датчика для КВМ Aberlink
Модуль TP20 SF виробництва Renishaw призначений для координатно-вимірювальних машин Aberlink та використовується у складі контактної тригерної системи TP20 для високоточного контролю деталей складної геометрії.
Опис

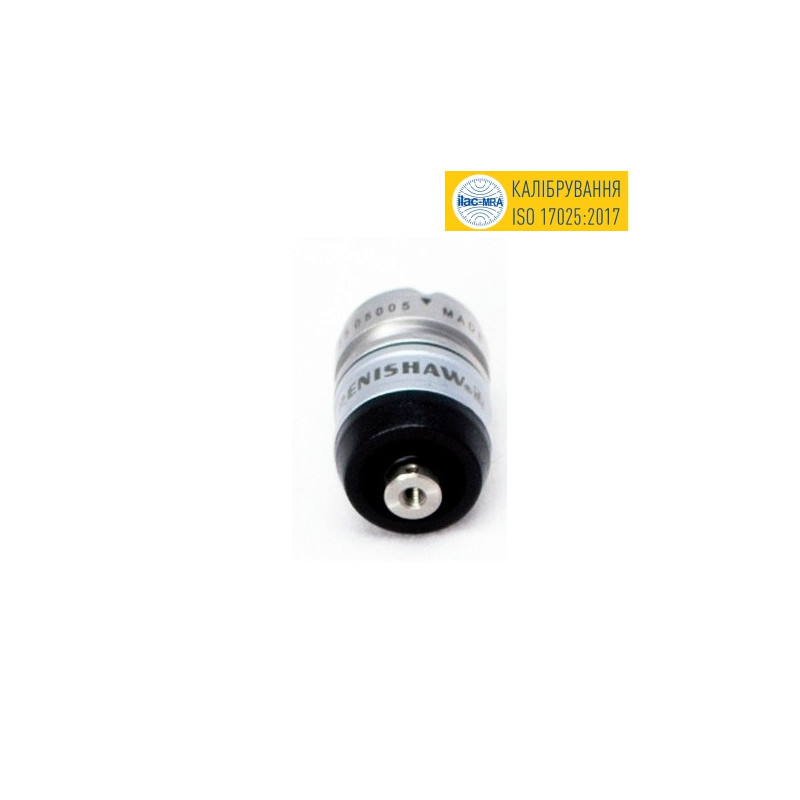

TP20 SF є стандартним модулем силового датчика серії TP20 з чорним маркувальним ковпачком. Модуль розроблений для універсальних вимірювальних задач та оптимально підходить для більшості стандартних застосувань із використанням подовжувачів довжиною до 50 мм.

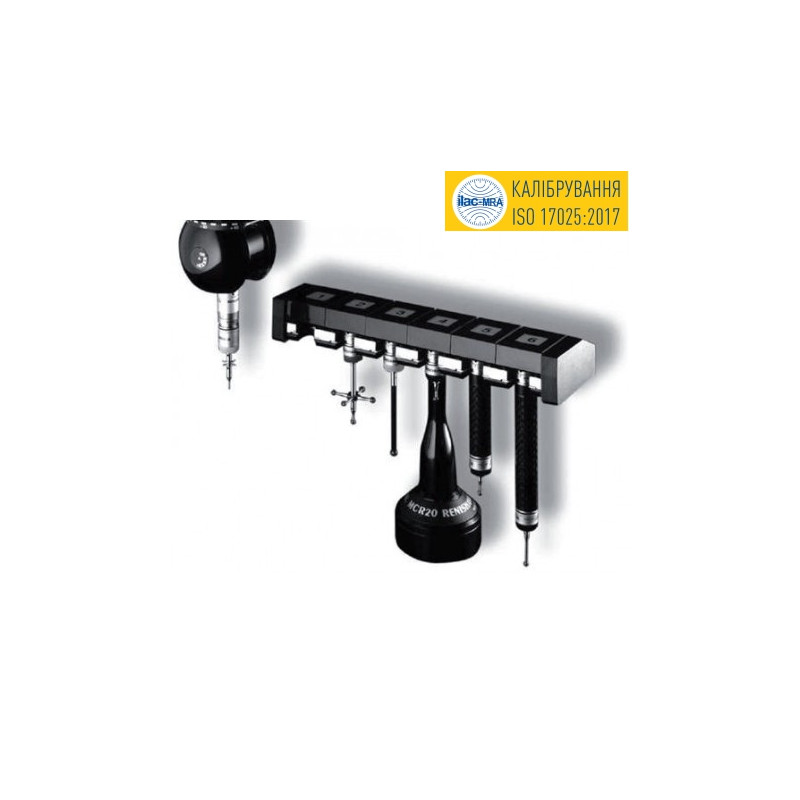

Система TP20 має модульну конструкцію, що складається з корпусу датчика та змінних модулів щупа. Така архітектура дозволяє швидко змінювати конфігурацію вимірювальної системи залежно від геометрії деталі та умов доступу до контрольованих поверхонь.
Модулі можуть замінюватися вручну або автоматично без необхідності повторної кваліфікації щупа, що значно скорочує час переналаштування КВМ та підвищує ефективність вимірювального процесу.
Стандартний модуль TP20 SF підтримує використання прямих щупів довжиною до 50 мм, а також зіркоподібних і колінчастих щупів зі зміщенням до 20 мм. Це дозволяє виконувати контроль складних елементів, внутрішніх поверхонь і важкодоступних зон.
Модуль забезпечує стабільне спрацювання тригерної системи та високу повторюваність вимірювань у промислових і метрологічних задачах.
Характеристики:
Тип: модуль датчика TP20
Модель: TP20 SF
Артикул: A-1371-0270
Виробник: Renishaw
Тип модуля: стандартний силовий
Маркування: чорний ковпачок
Сумісність: система TP20
Максимальна довжина прямих щупів: 50 мм
Максимальне зміщення колінчастих щупів: 20 мм
Тип вимірювання: контактний тригерний
Країна виробництва: Велика Британія
Переваги:
Модульна система TP20
Швидка заміна модулів
Без повторної перекваліфікації
Сумісність із різними щупами
Висока повторюваність вимірювань
Підходить для складної геометрії
Підтримка автоматичної зміни
Компактна конструкція
Надійне тригерне спрацювання
Якість Renishaw
Комплект поставки:
Модуль Renishaw TP20 SF
Технічна документація
Захисне пакування
