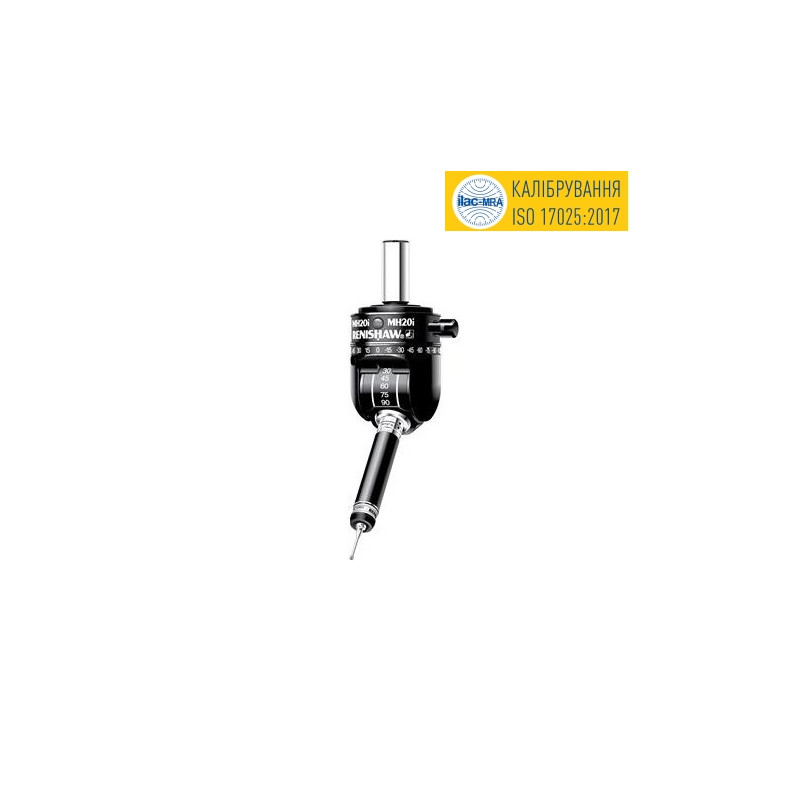

Головка MH20i для КВМ Aberlink

Renishaw MH20i — індексована головка для КВМ Aberlink

Головка MH20i виробництва Renishaw призначена для координатно-вимірювальних машин Aberlink та забезпечує точне позиціонування вимірювального датчика під різними кутами під час контролю складних деталей.

Опис

Модель MH20i є ручною індексованою головкою для КВМ, що дозволяє швидко змінювати положення датчика при вимірюванні важкодоступних поверхонь, отворів та геометрично складних елементів.

Індексування по осі A здійснюється в діапазоні від 0° до 90°, а по осі B — на повні 360°. Дискретність позиціонування становить 15°, що забезпечує точне та стабільне налаштування вимірювальної системи під конкретну задачу.

Головка MH20i оптимально підходить для координатно-вимірювальних машин із ручним керуванням, але також може використовуватись на КВМ з ЧПК. У разі використання на автоматизованих системах індексація положення виконується оператором вручну.

У конструкцію інтегровано датчик TP20, який підтримує використання щупів із різьбою M2. Це забезпечує сумісність із широким спектром вимірювальних конфігурацій та дозволяє адаптувати систему під різні типи деталей.

Характеристики:

Тип: індексована головка для КВМ

Модель: MH20i

Виробник: Renishaw

Сумісність: КВМ Aberlink

Діапазон осі A: 0°–90°

Діапазон осі B: 360°

Дискретність індексації: 15°

Вбудований датчик: TP20

Тип різьби щупів: M2

Довжина: 150 мм

Країна виробництва: Велика Британія

Переваги:

Точне позиціонування датчика
Індексування по двох осях
Зручність контролю складної геометрії
Сумісність із датчиком TP20
Підтримка щупів M2
Підходить для ручних КВМ
Можливість використання на ЧПК КВМ
Надійна конструкція Renishaw
Швидке переналаштування
Висока повторюваність вимірювань

Комплект поставки:

Головка Renishaw MH20i
Технічна документація
Захисне пакування
