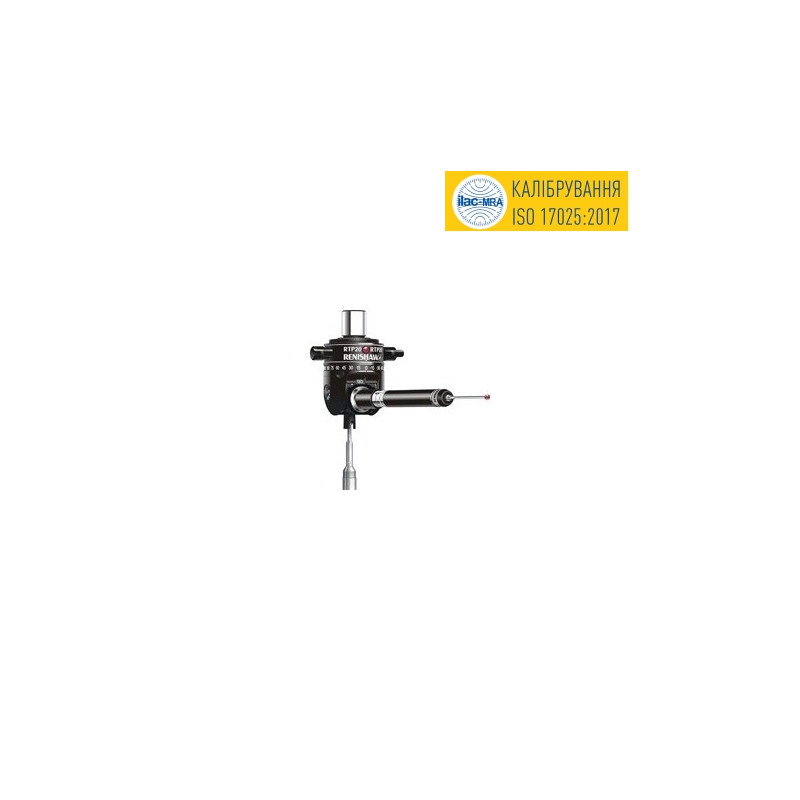

Головка RTP20 для КВМ Aberlink

Renishaw RTP20 — автоматизована індексована головка для КВМ Aberlink

Головка RTP20 виробництва Renishaw призначена для координатно-вимірювальних машин Aberlink з ЧПК та забезпечує автоматичну зміну положення датчика під час виконання вимірювальних програм.

Опис

Модель RTP20 є автоматизованою індексованою головкою для КВМ, розробленою на базі системи MH20i. Вона дозволяє виконувати зміну положення вимірювального датчика без участі оператора, використовуючи переміщення координатно-вимірювальної машини.

Індексування по осі A виконується в діапазоні від 0° до 90°, а по осі B — на повні 360°. Крок індексації становить 15°, що забезпечує стабільне позиціонування при контролі складних геометричних елементів і багатокутових поверхонь.

Головка RTP20 оснащується датчиком TP20 та підтримує використання щупів із різьбленням M2. Це дозволяє легко адаптувати систему під різні вимірювальні задачі та типи деталей.

Додатковою перевагою є сумісність із магазином автоматичної зміни щупів MCR20, що значно підвищує продуктивність координатно-вимірювальної машини при серійному контролі та автоматизованих вимірюваннях.

RTP20 оптимально підходить для КВМ із ЧПК, де необхідна автоматизація процесу вимірювання, висока повторюваність та мінімізація ручних операцій.

Характеристики:

Тип: автоматизована індексована головка для КВМ

Модель: RTP20

Виробник: Renishaw

Сумісність: КВМ Aberlink

Діапазон осі A: 0°–90°

Діапазон осі B: 360°

Дискретність індексації: 15°

Сумісний датчик: TP20

Тип різьби щупів: M2

Сумісність із магазином: MCR20

Довжина: 168 мм

Країна виробництва: Велика Британія

Переваги:

Автоматична індексація положення
Підходить для КВМ з ЧПК
Висока повторюваність вимірювань
Індексування по двох осях
Сумісність із TP20
Підтримка щупів M2
Робота з магазином MCR20
Мінімізація ручних операцій
Ефективність серійного контролю
Надійність Renishaw

Комплект поставки:

Головка Renishaw RTP20
Технічна документація
Захисне пакування
