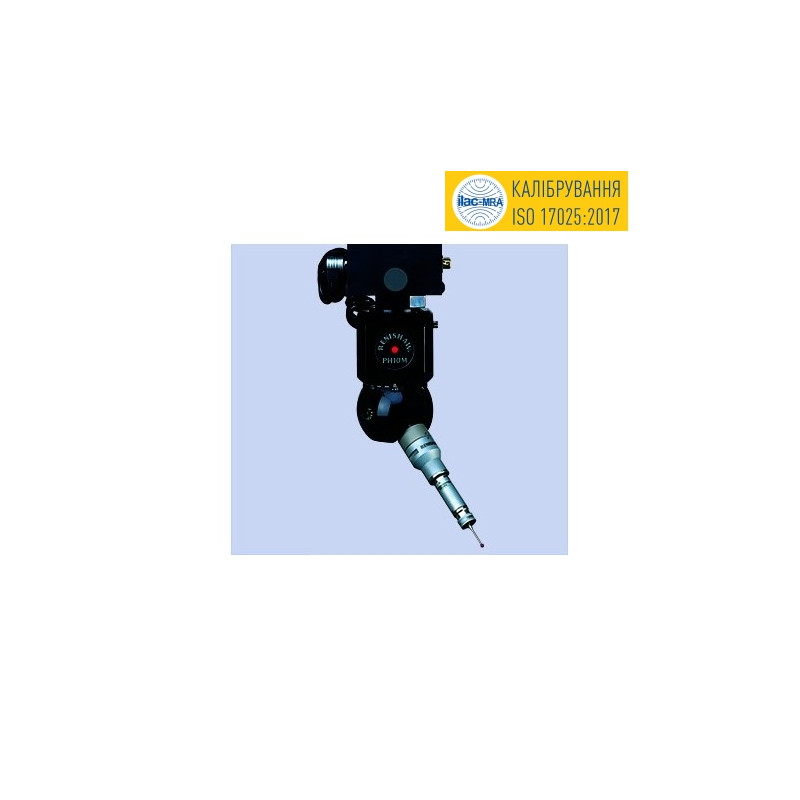

Renishaw PH10M PLUS — моторизована індексована головка для КВМ Aberlink
Головка PH10M PLUS виробництва Renishaw призначена для координатно-вимірювальних машин Aberlink та забезпечує автоматичне високоточне позиціонування вимірювальних датчиків під час контролю складних деталей.
Опис
Модель PH10M PLUS належить до серії моторизованих індексованих головок Renishaw, що дозволяють автоматично переорієнтовувати датчик у різних положеннях без втручання оператора. Система підтримує до 720 позицій індексації з кроком 7,5°, що забезпечує ефективний контроль багатогранних і важкодоступних поверхонь.
Автоматичне шарнірне кріплення гарантує високу повторюваність позиціонування датчика та стабільність результатів вимірювань навіть при складних траєкторіях контролю.
PH10M PLUS підтримує використання подовжувальних штанг довжиною до 300 мм, що дозволяє виконувати вимірювання глибоких отворів, внутрішніх поверхонь і складних геометричних елементів.
Головка забезпечує повну сумісність із багатопровідними датчиками Renishaw, включаючи TP7M та SP25M. Автоматична заміна датчиків виконується через системи ACR1 або ACR3, що значно підвищує продуктивність координатно-вимірювальної машини.
Для точного вирівнювання головки відносно КВМ можуть використовуватись модулі регулювання AM1 для PH10M PLUS або AM2 для PH10MQ PLUS.
Система оптимально підходить для автоматизованих вимірювань, серійного контролю та метрологічних задач із високими вимогами до точності та швидкодії.
Характеристики:
Тип: моторизована індексована головка для КВМ
Модель: PH10M PLUS
Виробник: Renishaw
Сумісність: КВМ Aberlink
Кількість позицій: 720
Крок індексації: 7,5°
Максимальна довжина подовжувача: 300 мм
Сумісні датчики: TP7M, SP25M
Сумісність із системами зміни датчиків: ACR1, ACR3
Сумісні модулі вирівнювання: AM1, AM2
Довжина: 450 мм
Країна виробництва: Велика Британія
Переваги:
720 позицій індексації
Автоматичне позиціонування датчика
Крок 7,5° для точного контролю
Висока повторюваність вимірювань
Підтримка подовжувачів до 300 мм
Сумісність із TP7M та SP25M
Автоматична зміна датчиків
Інтеграція з ACR1 та ACR3
Професійна автоматизація КВМ
Надійність Renishaw
Комплект поставки:
Головка Renishaw PH10M PLUS
Технічна документація
Захисне пакування
Renishaw PH10M PLUS — моторизована індексована головка для КВМ Aberlink з 720 позиціями, кроком 7,5° та підтримкою датчиків TP7M і SP25M.
