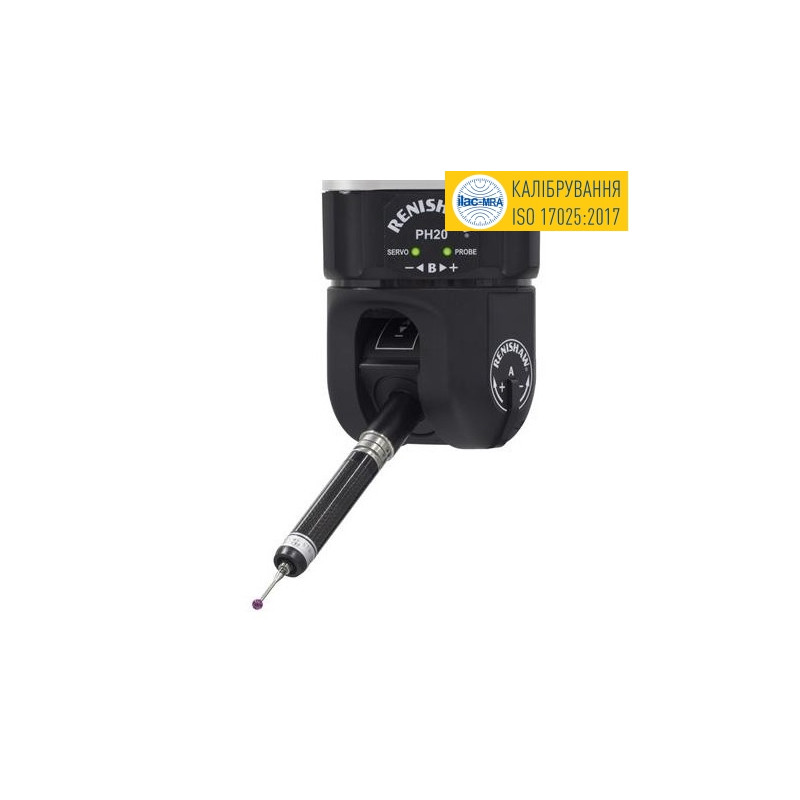

Головка PH20 для КВМ Aberlink

Renishaw PH20 — 5-осьова вимірювальна система для КВМ Aberlink

Головка PH20 виробництва Renishaw призначена для координатно-вимірювальних машин Aberlink та забезпечує високошвидкісний 5-осьовий контактний контроль складних деталей із мінімальним часом вимірювання.

Опис

Модель PH20 є сучасною 5-осьовою тригерною вимірювальною системою, яка поєднує високу швидкість позиціонування, компактну конструкцію та точний контроль геометрії деталей. Система оснащена вбудованим датчиком TP20 і підтримує автоматичну зміну модулів через стійку TCR20.

На відміну від традиційних систем, PH20 використовує одночасний рух головки та координатно-вимірювальної машини, що дозволяє значно скоротити час вимірювань і підвищити продуктивність контролю.

Головка має дискретність індексації 7,5°, забезпечуючи точне позиціонування датчика для контролю складних поверхонь, отворів і внутрішніх елементів деталей. Завдяки 5-осьовій технології система дозволяє зменшити кількість переміщень КВМ і покращити ефективність роботи.

Компактна конструкція робить PH20 сумісною з широким спектром координатно-вимірювальних машин із кріпленням на хвостовик або піноль. Система підтримує стандарт I++DME та працює з різними метрологічними програмними комплексами.

Вбудований датчик TP20 дозволяє використовувати існуючі щупи та оснащення Renishaw без додаткових модифікацій. Механічні підшипники не потребують подачі стисненого повітря, що спрощує експлуатацію та обслуговування системи.

Характеристики:

Тип: 5-осьова вимірювальна система для КВМ

Модель: PH20

Виробник: Renishaw

Сумісність: КВМ Aberlink

Тип датчика: вбудований TP20

Дискретність індексації: 7,5°

Сумісність зі стійкою: TCR20

Інтерфейс: I++DME

Тип підшипників: механічні

Довжина: 450 мм

Країна виробництва: Велика Британія

Переваги:

5-осьова технологія вимірювання
Висока швидкість контролю
Автоматична зміна модулів
Вбудований датчик TP20
Сумісність із TCR20
Підтримка I++DME
Скорочення часу вимірювань
Не потребує подачі повітря
Підходить для складної геометрії
Надійність Renishaw

Комплект поставки:

Головка Renishaw PH20
Вбудований датчик TP20
Технічна документація
Захисне пакування
